Material Rodante Ferroviario: Conceptos, Clasificación y Tecnologías
Índice de contenidos
- Capítulo I. Introducción
- Capítulo II. Tracción
- Capítulo III. Propulsión por hidrógeno: tecnología emergente para el futuro ferroviario
- Capítulo IV. Arquitectura de Composiciones Ferroviarias
- Capítulo V. Componentes Fundamentales del Material Rodante
- Capítulo VI. Especificaciones de Gálibos: Envolventes Dimensionales de Vehículos Ferroviarios
- Capítulo VII. Especificaciones de Gálibos de Partes Bajas: Envolventes Inferiores de Vehículos
- Capítulo VIII. Sistemas de Ejes, Ruedas y Bogies: Configuraciones de Rodadura
- Capítulo IX. Locomotoras: Clasificación, Nomenclatura y Configuraciones de Ejes
- Capítulo X. Tractores Ferroviarios: Máquinas de Maniobra Especializadas
- Capítulo XI. Material Remolcado: Clasificación y Características Constructivas
- Capítulo XII. Mercancías: Tipología, Características y Composiciones de Vagones de Carga
- Capítulo XIII. Sistemas de Enganches: Acoplamiento Mecánico, Neumático y Eléctrico
- Capítulo XIV. Transporte de Viajeros: Coches de Pasajeros y Arquitectura de Composiciones
- Preguntas de repaso
- Bibliografía
Capítulo I. Introducción
En el contexto de la ingeniería ferroviaria, se define como material rodante la totalidad de vehículos equipados con sistemas de ruedas que tienen la capacidad de desplazarse sobre una infraestructura de vías ferroviarias. Este concepto abarca una amplia gama de equipos especializados diseñados para el transporte eficiente tanto de pasajeros como de mercancías.
Cuando nos referimos a un tren, estamos hablando de una configuración integrada de uno o más vehículos destinados al transporte ferroviario, los cuales se encuentran mecánicamente conectados y operan sobre una infraestructura ferroviaria común. Estas composiciones pueden adoptar diferentes configuraciones según sus funciones específicas:
- Unidades autónomas constituidas por un único vehículo, que puede ser una locomotora o un automotor autopropulsado
- Composiciones compuestas por una o varias unidades motrices que ejercen función tractora sobre un conjunto de vehículos remolcados, ya sean coches de viajeros o vagones de mercancías
- Formaciones múltiples constituidas por diversos sistemas autopropulsados que operan de forma coordinada y conectada entre sí.
CLASIFICACIÓN POR TIPO DE SERVICIO
La clasificación fundamental del material rodante se basa en la función operativa que desempeña dentro del sistema de transporte ferroviario. Esta diferenciación es crítica para comprender los parámetros de diseño y operación de cada tipología.
SERVICIO DE TRANSPORTE DE VIAJEROS

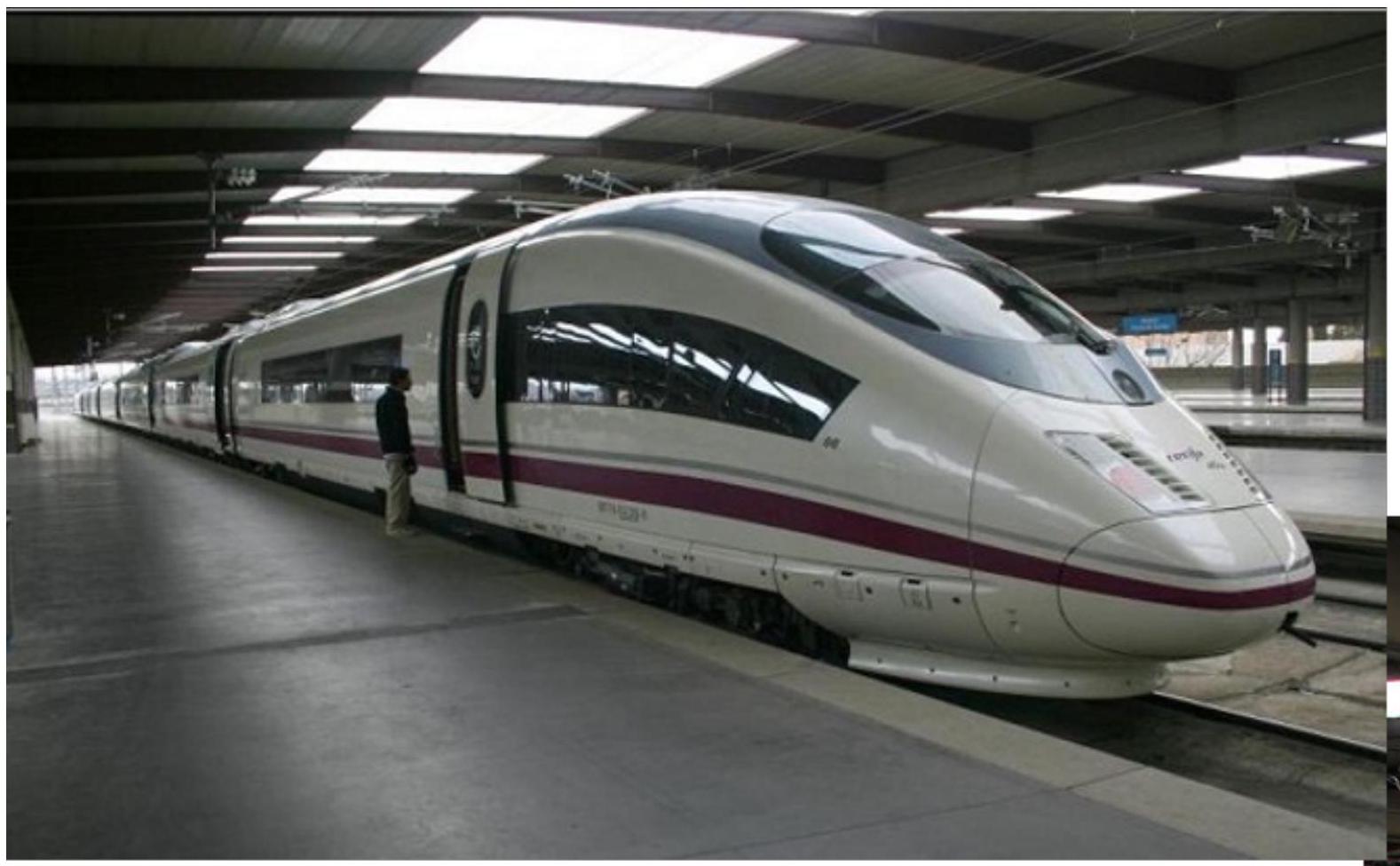

Los trenes destinados al transporte de personas se caracterizan por una serie de parámetros operacionales y técnicos específicos que condicionan su diseño y operación:
- Las velocidades máximas de operación permisibles en las líneas de circulación
- Las características y requisitos de electrificación de la infraestructura
- Los sistemas de señalización y control de tráfico ferroviario
- La compatibilidad dimensional con el ancho de vía disponible
- Las proyecciones de tiempo de recorrido y regularidad en los servicios
- La distribución y accesibilidad de las estaciones de parada
- La provisión de servicios y comodidades para los usuarios

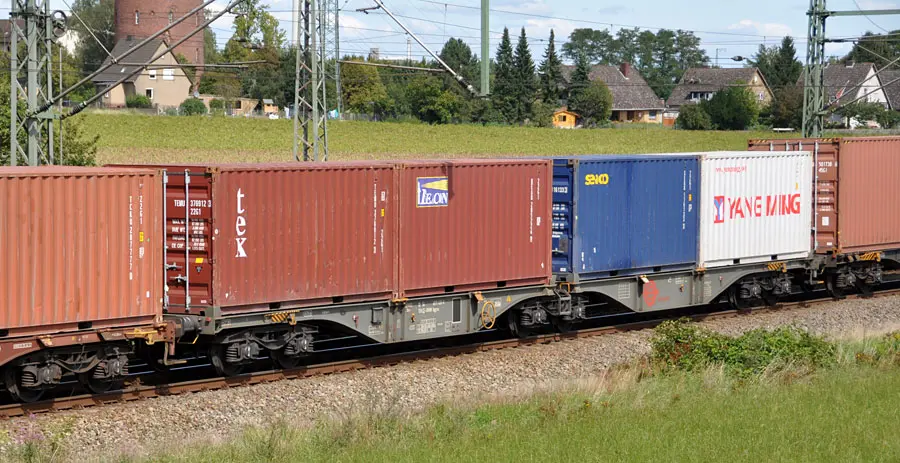

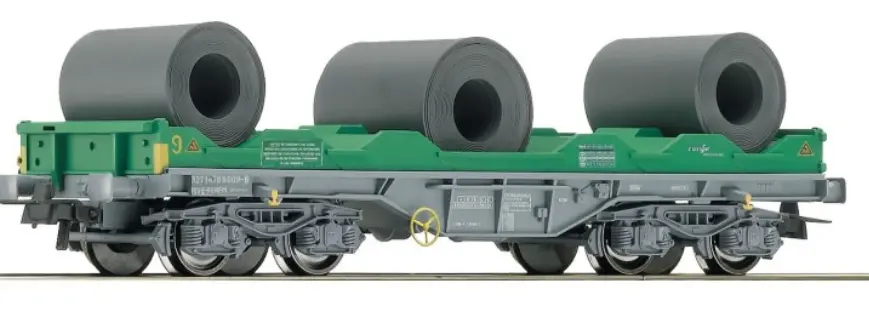

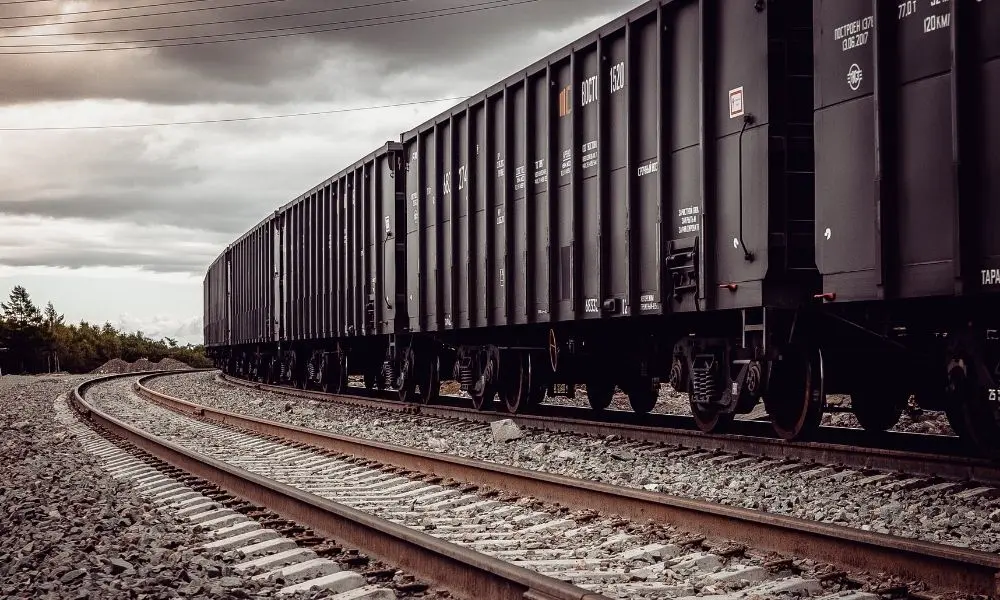

SERVICIO DE TRANSPORTE DE MERCANCÍAS
Los sistemas dedicados al transporte de carga presentan un conjunto diferente de especificaciones técnicas y operacionales orientadas a maximizar la capacidad y la rentabilidad:
- Las velocidades mínimas de circulación establecidas según normativas de operación
- La capacidad de superación de rampas y perfiles altimétricos complejos
- La longitud máxima de composiciones ferroviarias permisible
- Los requisitos específicos de electrificación de la infraestructura
- La compatibilidad dimensional con el ancho de vía existente en la red
- La disposición de terminales de carga y puntos de transferencia modal
- Los índices de confiabilidad y disponibilidad operacional del equipo
Especificaciones de Prestaciones y Desempeño
Un aspecto fundamental en la definición de prestaciones de cualquier equipo ferroviario es que cada especificación técnica debe incluir tanto el valor numérico requerido como las condiciones ambientales y operacionales específicas en las que dicho valor es válido y debe ser garantizado. Esta práctica asegura que todas las partes interesadas compartan una comprensión clara de lo que se espera del sistema.
La evaluación de prestaciones se estructura en varios niveles jerárquicos de análisis que van desde componentes individuales hasta el desempeño del vehículo completo:
- Prestaciones a nivel de subsistemas y componentes individuales
- Por ejemplo: parámetros como la autonomía energética de los sistemas de baterías para equipos abordo, los niveles de iluminación interior, la capacidad térmica de los sistemas de climatización, los ciclos de funcionamiento del compresor neumático para sistemas auxiliares, la capacidad de almacenamiento de información en grabadores de eventos, y las funcionalidades disponibles en los sistemas de información integrados para pasajeros
- Prestaciones del conjunto completo del vehículo
- La resistencia mecánica de la estructura de caja considerando cargas longitudinales y verticales, así como la absorción de energía ante impactos y solicitaciones dinámicas
- La robustez estructural de los sistemas de bogies y bastidores portantes
- La estabilidad dinámica durante la marcha en diferentes condiciones de vía
- Las prestaciones cinemáticas, incluyendo velocidades máximas y perfiles de aceleración disponibles
- Las prestaciones dinámicas relacionadas con los esfuerzos internos y externos generados durante la operación
- Las prestaciones operativas que engloban la capacidad de operación en perfiles de línea complejos, los tiempos de recorrido proyectados, la capacidad de transporte de pasajeros, la capacidad de arrastre de carga, los indicadores RAMS (confiabilidad, disponibilidad, mantenibilidad y seguridad), y el análisis del costo de ciclo de vida (LCC)
Capítulo II. Tracción
La selección del sistema de tracción constituye una de las decisiones más determinantes en el diseño de cualquier vehículo ferroviario, ya que condiciona directamente la infraestructura requerida, los costos operacionales, la sostenibilidad ambiental y las prestaciones disponibles. A lo largo de la historia ferroviaria, se han desarrollado múltiples tecnologías traccionarias que reflejan la evolución tecnológica y las necesidades operacionales de cada época.
II.1. POR TIPO DE TRACCIÓN → ANIMAL / ATMOSFÉRICO / VAPOR / TURBINA
TRACCIÓN ANIMAL

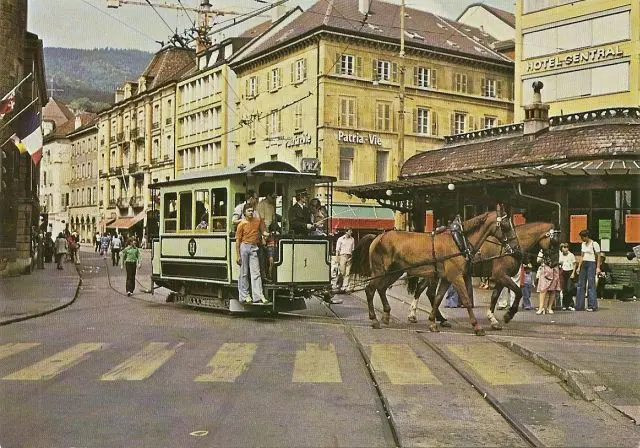

La tracción mediante animales representa la forma más primitiva de propulsión ferroviaria y marca los orígenes del ferrocarril como sistema de transporte. Aunque actualmente es prácticamente obsoleta, la tracción animal fue fundamental en los primeros ferrocarriles, particularmente en aplicaciones mineras y de transporte de corta distancia donde se aprovechaba la capacidad de carga y la tracción de animales como caballos, mulas y bueyes.
TRACCIÓN ATMOSFÉRICA
La propulsión atmosférica constituye un capítulo fascinante en la historia de la ingeniería ferroviaria. Este sistema innovador se basaba en la creación de una diferencia de presión entre la atmósfera y un sistema de vacío generado mediante tubos neumáticos dispuestos entre los carriles. El funcionamiento se realizaba mediante motores de vacío que aprovechaban esta diferencia de presión para generar movimiento. Aunque representó un avance tecnológico importante, esta tecnología fue eventualmente abandonada debido a limitaciones inherentes, problemas operacionales y desventajas económicas que hicieron inviable su continuidad frente a soluciones más prácticas.
TRACCIÓN DE VAPOR
La propulsión por vapor representa la verdadera revolución industrial en el transporte ferroviario. Este sistema innovador generaba movimiento mediante vapor de agua generado en calderas, que actuaba sobre pistones conectados directamente a las ruedas motrices del vehículo. La era del vapor fue una época dorada del ferrocarril que se extendió durante más de un siglo. Sin embargo, con la aparición y consolidación de tecnologías más modernas, particularmente la tracción diesel y eléctrica, la era del vapor llegó a su fin, quedando reducida actualmente a aplicaciones históricas y de preservación patrimonial.
TRACCIÓN POR TURBINA
La propulsión mediante turbinas ha tenido una implantación fundamentalmente testimonial en el contexto ferroviario, no llegando a consolidarse como sistema traccionario mainstream. Aunque en otros sectores las turbinas demostraron ser tecnologías viables, en el ámbito ferroviario fueron rápidamente superadas por el desarrollo de la tracción diesel y eléctrica. Las ventajas relativas que ofrecían en ciertos contextos fueron insuficientes para contrarrestar las limitaciones operacionales, los problemas de mantenimiento y las desventajas económicas que caracterizaban a estos sistemas.

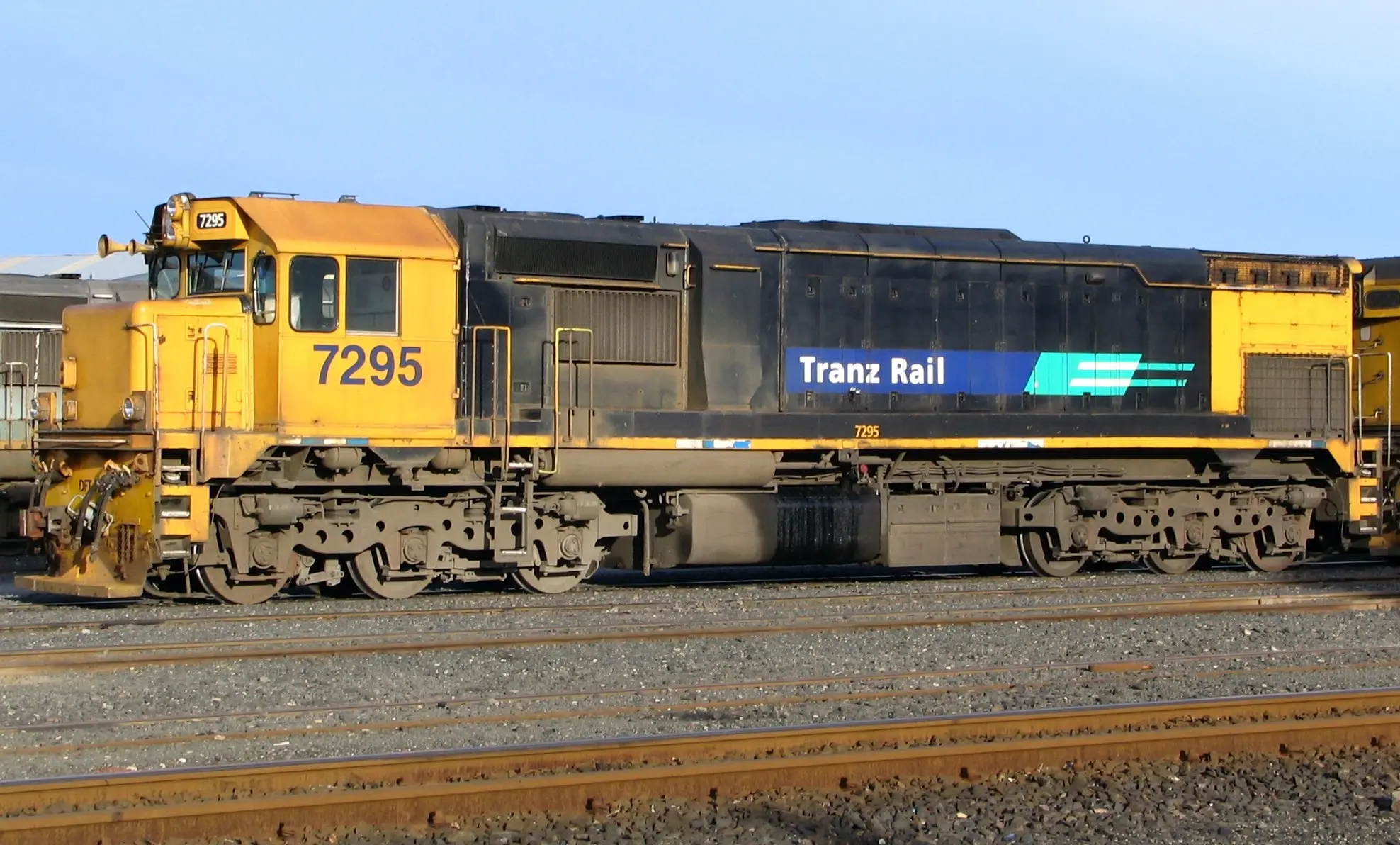

II.2. POR TIPO DE TRACCIÓN → DIÉSEL
CARACTERÍSTICAS GENERALES DEL SISTEMA DE TRACCIÓN DIÉSEL
La propulsión mediante motores de combustión interna diésel representa un hito importante en la evolución del transporte ferroviario. Se trata de una tecnología profundamente desarrollada que ofrece ventajas significativas en múltiples aspectos operacionales y económicos.
Entre las ventajas fundamentales se encuentran: la capacidad de autonomía operacional gracias a la capacidad de almacenamiento de combustible, que permite al vehículo funcionar independientemente de infraestructuras externas fijas; el bajo costo asociado a la implantación de infraestructura en comparación con sistemas electrificados; y la madurez tecnológica que permite una operación confiable y un mantenimiento bien establecido.
Sin embargo, esta tecnología también presenta desventajas significativas: la emisión de gases contaminantes que contribuyen al cambio climático y afectan la calidad del aire, particularmente en zonas urbanas; la generación de contaminación acústica que afecta a la calidad de vida en las proximidades de las líneas ferroviarias; y la dependencia de recursos fósiles no renovables.
CLASIFICACIÓN DEL SISTEMA DIÉSEL POR TIPO DE TRANSMISIÓN
La forma en que se transmite la potencia del motor diésel a las ruedas motrices es determinante para las características de operación y desempeño del vehículo. Se han desarrollado tres enfoques principales:
- DIÉSEL-MECÁNICA (DMU): Utiliza transmisión mecánica
- DIÉSEL-HIDRÁULICA (DMU): Utiliza transmisión hidráulica
- DIÉSEL-ELÉCTRICA (DEMU): Utiliza sistemas de generación eléctrica
LOCOMOTORA DIESEL DMU (DIESEL MULTIPLE UNIT)
II.2.1. TRANSMISIÓN DIÉSEL-MECÁNICA (DMU)
Este sistema de transmisión mecánica transmite la potencia del motor directamente a través de componentes mecánicos como engranajes y embragues. La característica fundamental es la conexión mecánica directa entre el motor de combustión y los ejes motrices, lo que permite una transmisión inmediata de fuerzas.
II.2.2. TRANSMISIÓN DIÉSEL-HIDRÁULICA (DMU)
En este sistema, la potencia del motor se transmite mediante un medio fluido, típicamente aceite bajo presión, que actúa en componentes hidráulicos como bombas y motores. Este tipo de transmisión hidráulica ofrece una transición más suave entre velocidades y una mejor adaptación del motor a las condiciones de operación variables.
II.2.3. TRANSMISIÓN DIÉSEL-ELÉCTRICA (DEMU)
En este enfoque, el motor diésel actúa como generador de energía eléctrica, que posteriormente es convertida en movimiento por motores eléctricos de tracción. Este sistema de transmisión eléctrica ofrece una flexibilidad significativa en el control del esfuerzo de tracción y ha demostrado ser muy eficiente en múltiples aplicaciones ferroviarias.

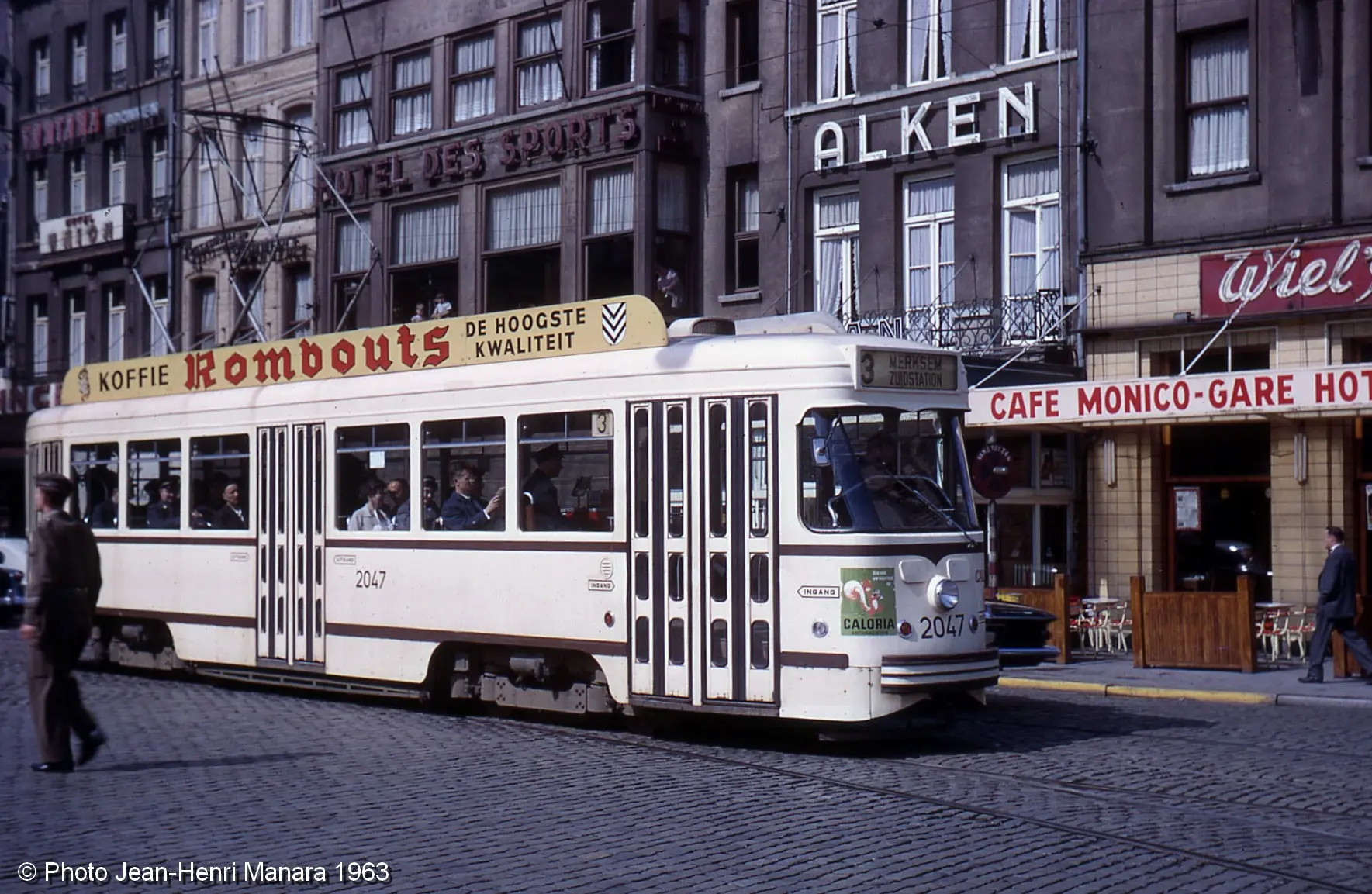

II.3. POR TIPO DE TRACCIÓN → ELÉCTRICA
CARACTERÍSTICAS FUNDAMENTALES DEL SISTEMA DE TRACCIÓN ELÉCTRICA

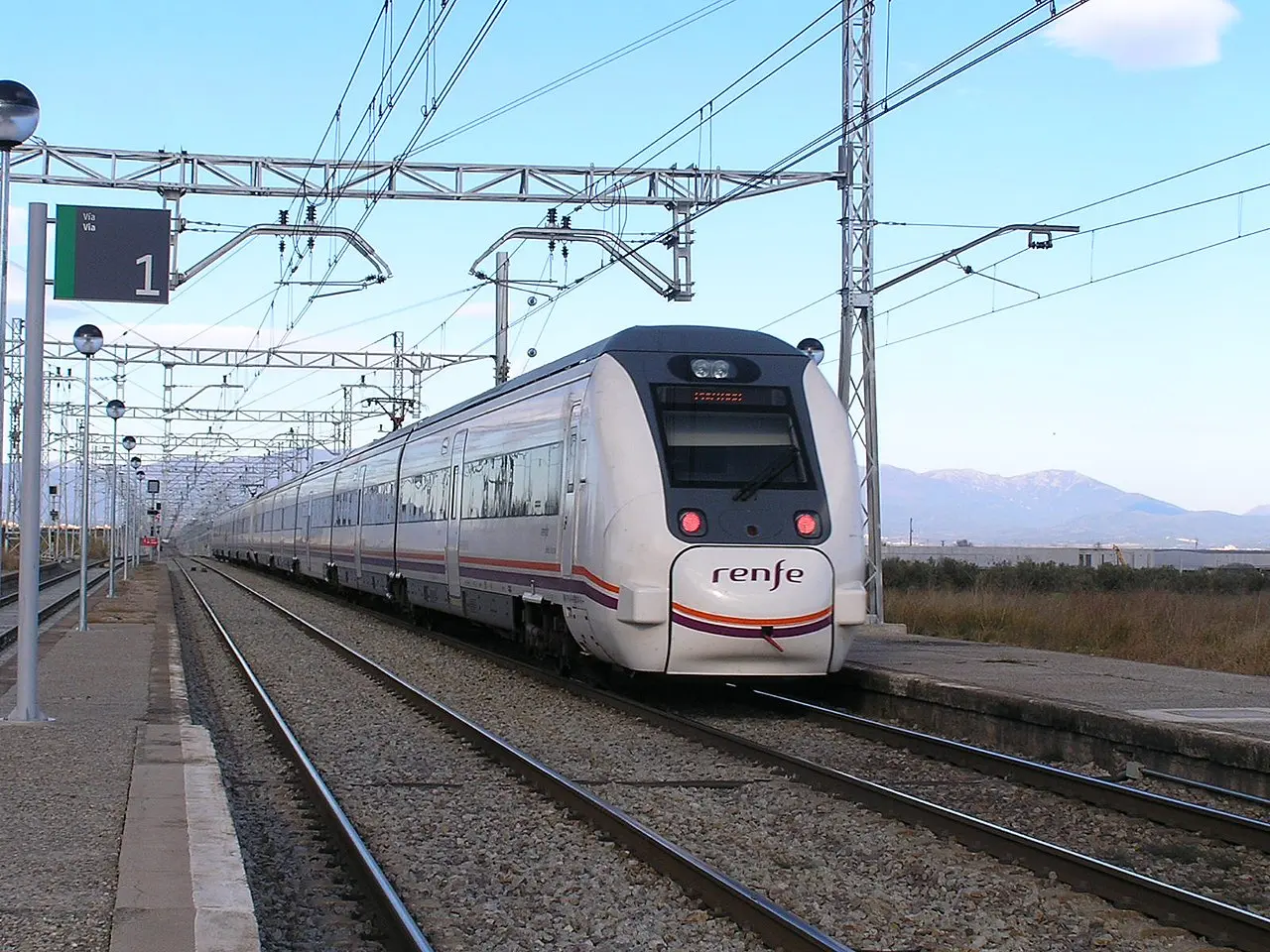

La propulsión eléctrica constituye actualmente la solución más avanzada y sostenible para el transporte ferroviario de pasajeros en sistemas de alta prestación. Se trata de una tecnología profundamente desarrollada que ha experimentado evoluciones continuas en las últimas décadas.
El sistema de tracción eléctrica se caracteriza por su dependencia de una fuente de energía externa, que debe ser suministrada mediante infraestructura dedicada. Esta fuente puede adoptar varias formas:

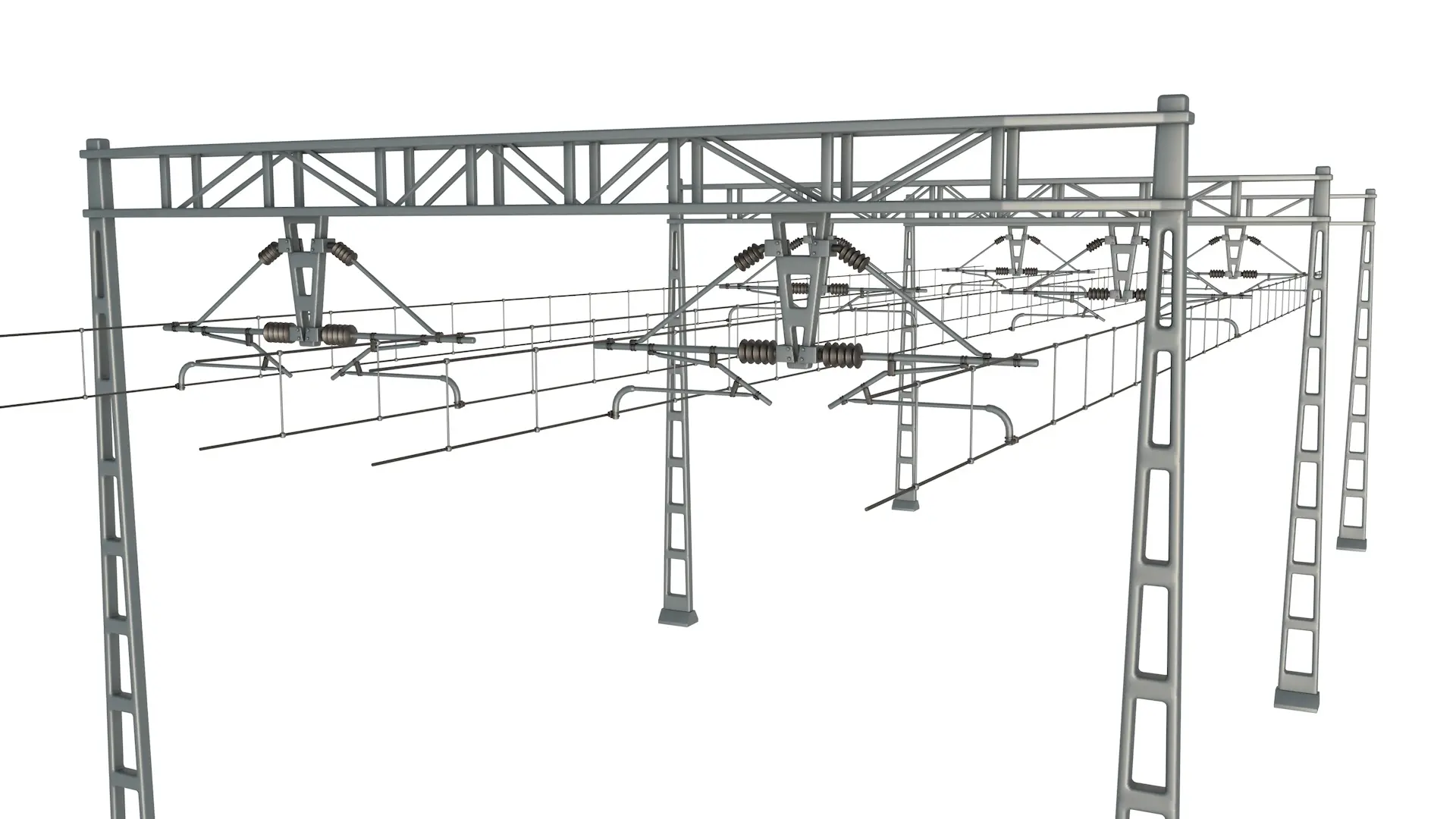

- Catenarias aéreas que suministran tensiones en corriente continua (DC) desde 750 V hasta 3000 V, o en corriente alterna (AC) hasta 25 kV
- Tercer carril situado a lo largo de la vía que suministra tensiones típicamente entre 600 y 750 V en corriente continua
Las ventajas principales del sistema eléctrico incluyen: un rendimiento energético significativamente superior al de la propulsión diésel, lo que se traduce en menores costos operacionales a largo plazo; la ausencia de emisiones contaminantes locales en el punto de uso del vehículo; y una capacidad de aceleración y control superiores.
Sin embargo, también presenta desventajas importantes: el costo inicial muy elevado asociado a la electrificación de la infraestructura; la contaminación visual y paisajística generada por la instalación de catenarias y estructuras asociadas; y la dependencia de la disponibilidad de fuentes de energía eléctrica.
CLASIFICACIÓN DE SISTEMAS ELÉCTRICOS POR TIPO DE CORRIENTE
La naturaleza del sistema de corriente utilizado constituye una clasificación fundamental:
- TRACCIÓN ELÉCTRICA EN CORRIENTE CONTINUA (DC): Utiliza voltaje directo constante
- TRACCIÓN ELÉCTRICA EN CORRIENTE ALTERNA (AC): Utiliza voltaje alterno

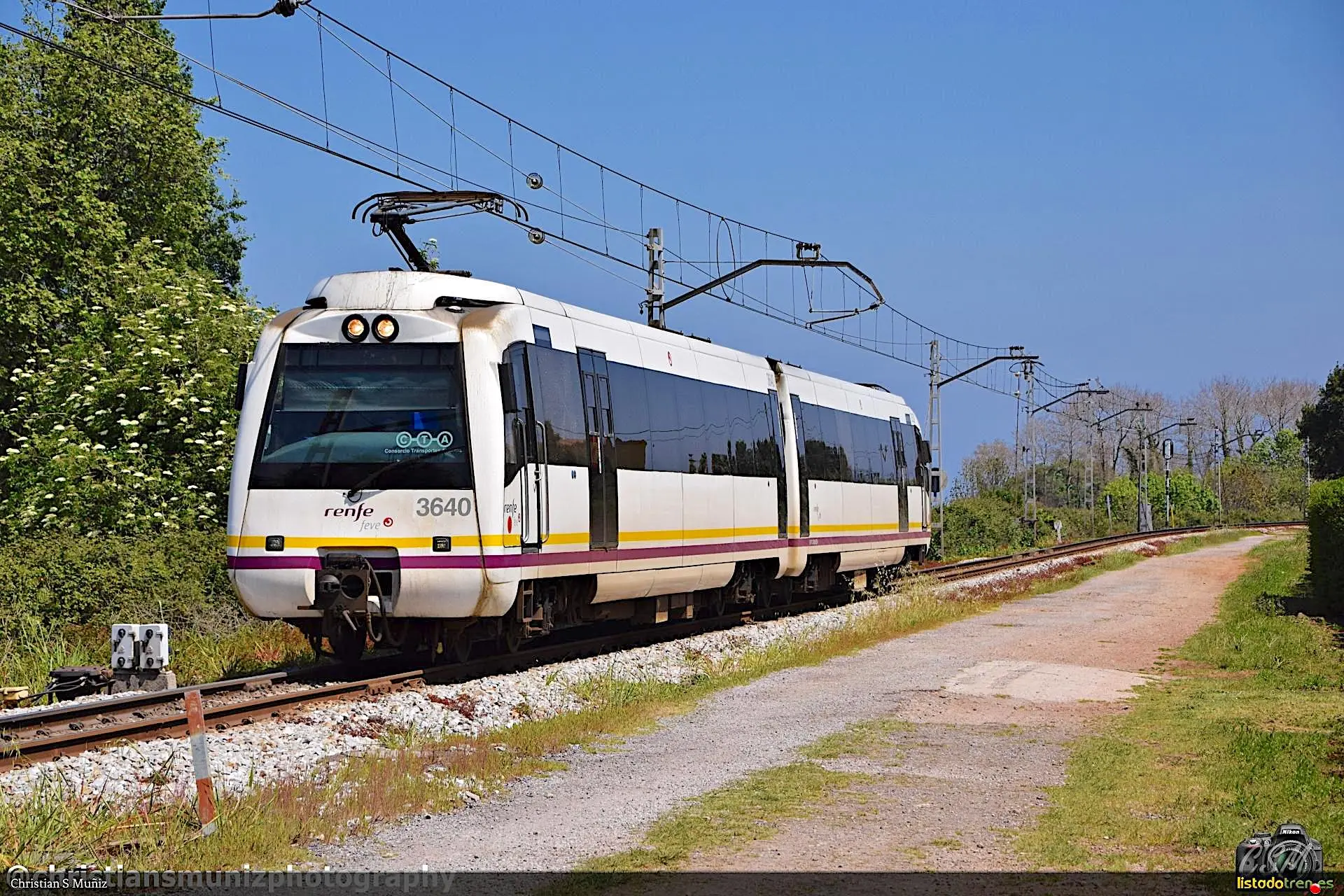

UNIDADES MÚLTIPLES ELÉCTRICAS (EMU - ELECTRIC MULTIPLE UNIT)
Las composiciones eléctricas modernas emplean frecuentemente la configuración de unidades múltiples, donde la capacidad motriz se distribuye entre varios vehículos de la composición.
- TRACCIÓN ELÉCTRICA MULTI-SISTEMA: Algunos vehículos modernos están equipados para operar bajo múltiples sistemas de suministro eléctrico, lo que permite una operación flexible en redes ferroviarias heterogéneas
II.3.1. COMPARACIÓN ENTRE TRACCIÓN ELÉCTRICA DC Y TRACCIÓN ELÉCTRICA AC
La evolución histórica del sistema de tracción eléctrica ferroviaria refleja los avances en la tecnología de control de motores eléctricos:
Período de los inicios del siglo XX: Durante los primeros años del desarrollo ferroviario eléctrico, existía una clara preferencia por los motores de corriente continua debido a las limitaciones tecnológicas inherentes de los sistemas de corriente alterna. Los motores DC proporcionaban características de par motor adecuadas y eran razonablemente simples de controlar mediante técnicas disponibles en ese momento.
Evolución en los años 1980: Con el avance de la electrónica de potencia, particularmente el desarrollo de semiconductores de potencia más avanzados, los motores de corriente alterna comenzaron a configurarse como una alternativa seria y viable frente a los motores DC. Los avances tecnológicos posteriores en convertidores electrónicos han consolidado la prevalencia actual de la tracción eléctrica en corriente alterna.

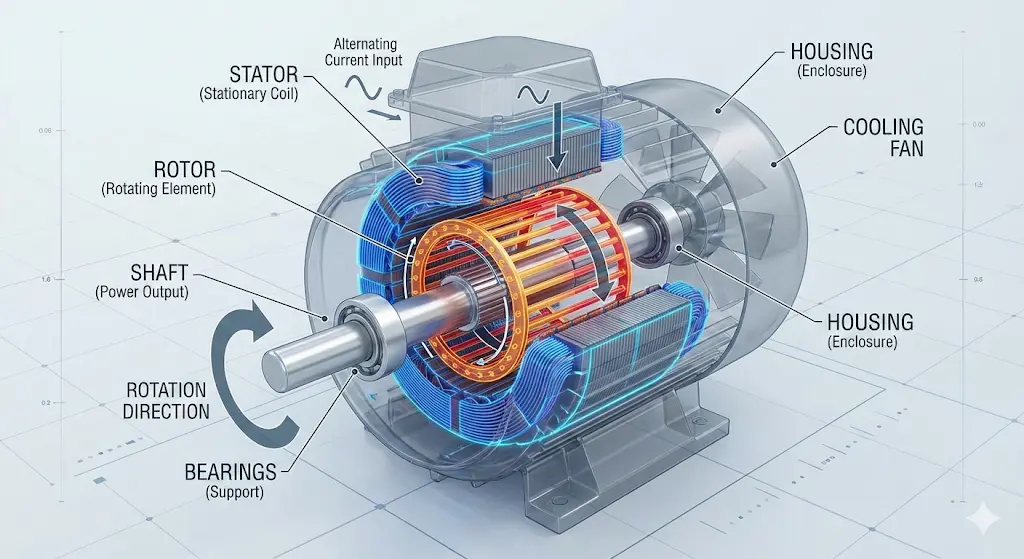

Ventajas de los motores AC respecto a los DC:
- Los motores AC son estructuralmente más simples de construir que los motores DC para potencias equivalentes
- Los motores AC son significativamente más ligeros que sus homólogos DC de similar potencia
- Los motores AC son más robustos y presentan menores requisitos de mantenimiento en comparación con los motores DC
- La electrónica de potencia moderna permite un control eficiente de los parámetros de adherencia y tracción en sistemas AC
II.4. POR TIPO DE TRACCIÓN → HIDRÓGENO
Capítulo III. Propulsión por hidrógeno: tecnología emergente para el futuro ferroviario
La tecnología de propulsión mediante hidrógeno representa una de las fronteras más prometedoras en la búsqueda de soluciones de transporte sostenible y de bajas emisiones para el sector ferroviario. Este sistema emerge como una alternativa viable a los sistemas tradicionales de combustibles fósiles.
PRINCIPIOS FUNDAMENTALES DE FUNCIONAMIENTO

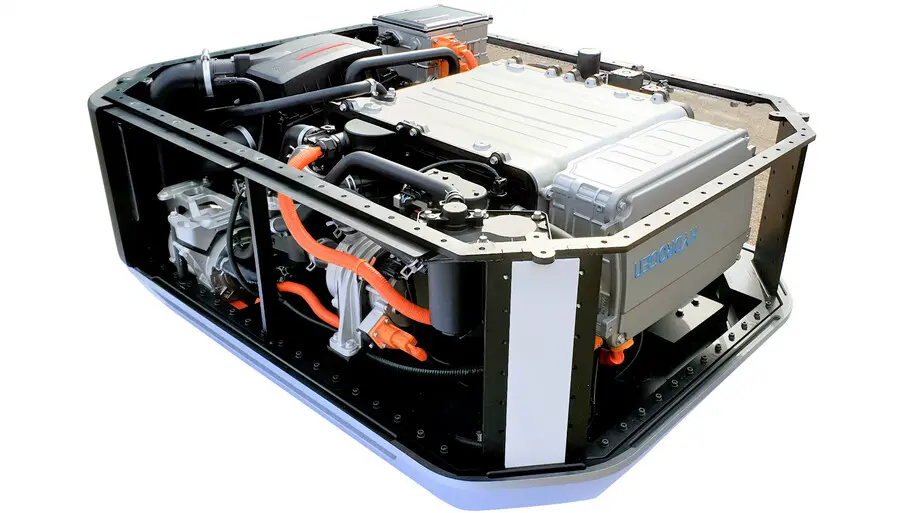

El hidrógeno en estado gaseoso es sometido a una reacción química controlada con el oxígeno ambiental dentro de componentes especializados denominados celdas de combustible. Esta reacción controlada genera vapor de agua como producto residual mientras libera energía eléctrica. La energía eléctrica producida se utiliza de forma integrada para:
- Cargar sistemas de almacenamiento de energía basados en baterías de iones de litio
- Accionar los sistemas de tracción mediante motores eléctricos
El conjunto del sistema es gestionado por unidades de control electrónico que optimizan el flujo de energía y el desempeño del vehículo de acuerdo a los perfiles operacionales requeridos.
III.1. APLICACIONES COMERCIALES Y PROTOTIPOS: ALSTOM CORADIA iLINT
PRIMER TREN DE HIDRÓGENO COMERCIAL (2018)

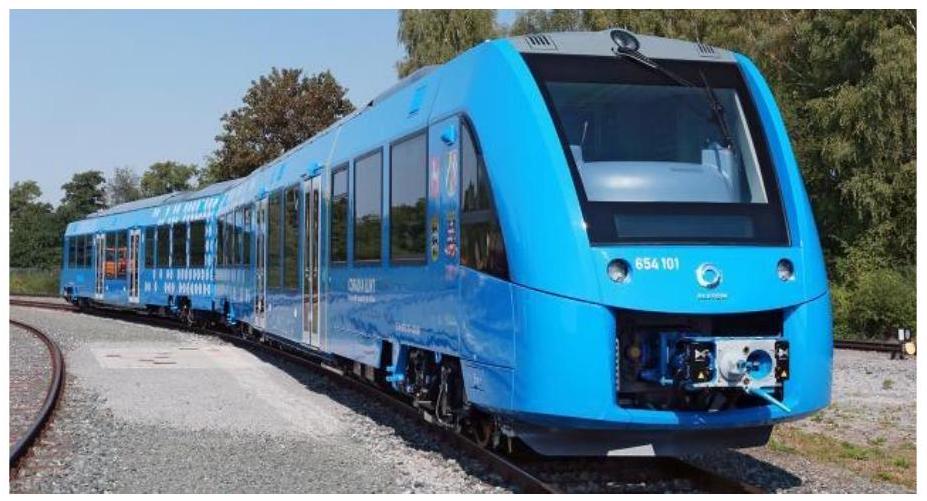

La empresa Alstom presentó el primer tren de pasajeros propulsado por hidrógeno operativamente viable, denominado Coradia iLINT, que representa un hito importante en la comercialización de esta tecnología emergente. Este prototipo pionero estableció un precedente operacional importante para la industria.
Configuración técnica del Coradia iLINT:
El vehículo está constituido por una composición de dos coches unidos mecánicamente, equipados con los siguientes componentes especializados:
- Sistema de almacenamiento: 99 kilogramos de hidrógeno comprimido a una presión de 350 bares
- Sistema de generación de energía: 200 kW de potencia nominal en celdas de combustible
- Sistema de almacenamiento de energía auxiliar: 225 kW de capacidad en baterías de iones de litio
- Capacidad de pasajeros: 138 pasajeros sentados más 190 pasajeros de pie (328 personas totales)
- Autonomía operacional: 600 kilómetros de recorrido
- Tiempo de repostaje: 15 minutos
- Velocidad máxima operacional: 140 km/h
DESVENTAJAS Y LIMITACIONES DEL SISTEMA DE PROPULSIÓN POR HIDRÓGENO
A pesar del potencial prometedor de la tecnología de hidrógeno, existen limitaciones significativas que han ralentizado su adopción masiva en aplicaciones ferroviarias:
Desafíos económicos:
- El costo de producción del hidrógeno es actualmente muy elevado en comparación con combustibles convencionales
- Los costos de almacenamiento y distribución del hidrógeno son considerablemente altos debido a su naturaleza voluminosa y las complejas infraestructuras requeridas
- Después de su producción, el hidrógeno requiere procedimientos especializados de manipulación y almacenamiento que se traducen en costos operacionales significativos
Desafíos de infraestructura:
- El costo de implementación de estaciones de repostaje de hidrógeno es muy elevado
- Existe actualmente muy poca infraestructura disponible para entregar el hidrógeno en los puntos de consumo (depots de ferrocarriles)
- La implantación de una red de infraestructura de hidrógeno requeriría inversiones masivas de capital
- Desafíos de seguridad:
- El hidrógeno presenta características que dificultan su detección: es incoloro e inodoro, lo que dificulta significativamente la identificación de fugas
- El hidrógeno es altamente inflamable, presentando riesgos importantes en caso de accidentes o fugas inadvertidas
- Se requieren sistemas de seguridad muy sofisticados y procedimientos operacionales rigurosos
Desafíos ambientales y de recursos:
- La conversión de metano en hidrógeno mediante reformado es un proceso que consume cantidades significativas de agua
- En contextos donde el agua es un recurso escaso, esta tecnología puede exacerbar presiones sobre disponibilidad hídrica
Capítulo IV. Arquitectura de Composiciones Ferroviarias
La arquitectura de un tren, entendida como la forma en que se organizan y conectan sus componentes estructurales y funcionales, constituye un parámetro de diseño fundamental que determina las prestaciones operacionales y las características de mantenimiento del sistema completo. A través de la evolución del transporte ferroviario, han emergido varias configuraciones arquitectónicas diferentes, cada una con ventajas y limitaciones específicas.
CLASIFICACIÓN FUNDAMENTAL POR CONFIGURACIÓN ARQUITECTÓNICA
Según su arquitectura, los trenes pueden clasificarse en varios grupos claramente diferenciados:
-
Trenes convencionales o remolcados: Esta configuración consiste en una o varias unidades motrices (locomotoras) que ejercen la función de tracción sobre un conjunto de vehículos remolcados (coches o vagones). La ventaja principal de esta configuración reside en la flexibilidad operacional, ya que la composición puede modificarse añadiendo o quitando coches o vagones según las necesidades operacionales específicas de cada servicio.
-

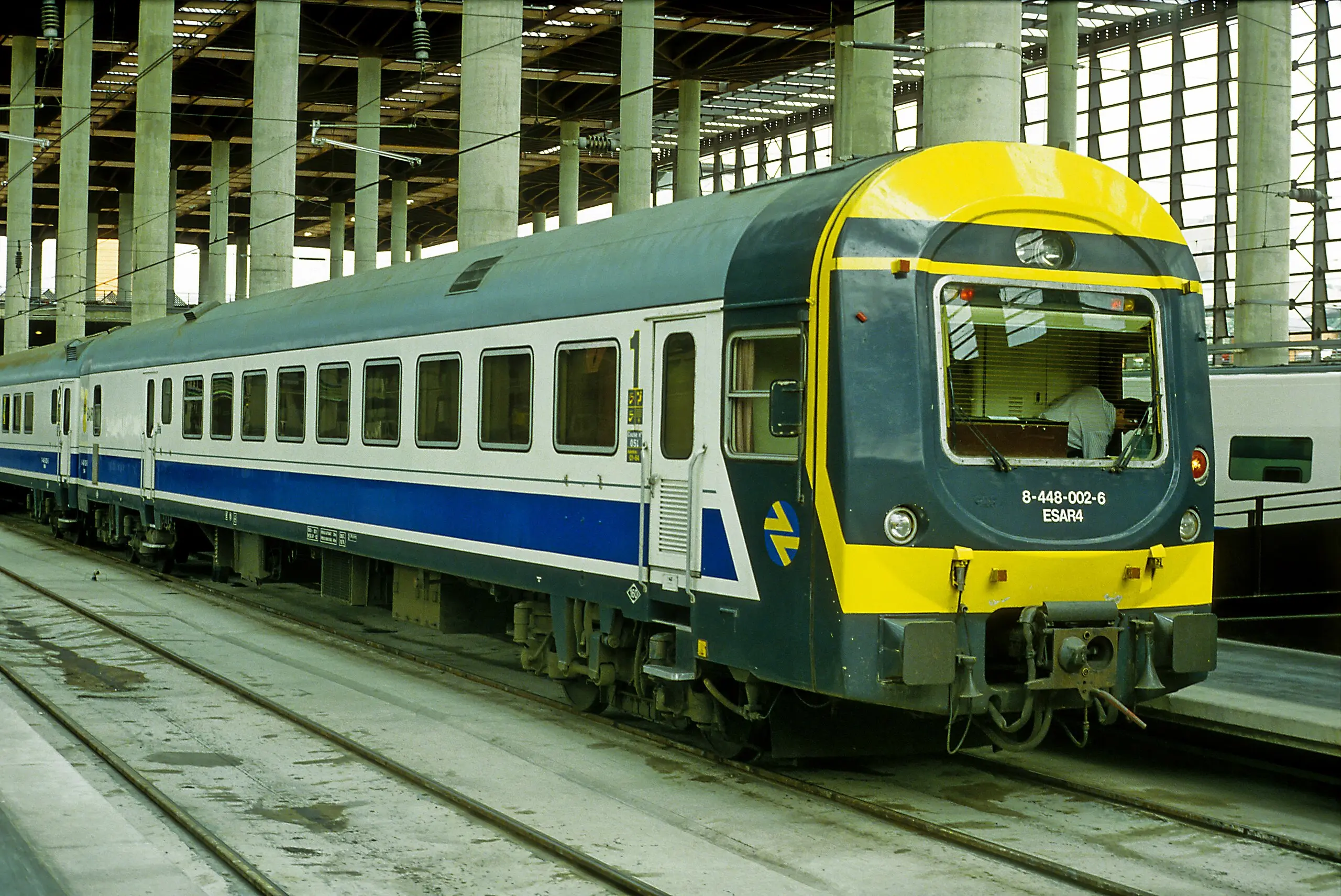

Trenes autopropulsados: En esta configuración, el tren está formado por uno o varios sistemas autopropulsados, cada uno de los cuales incorpora su propio sistema de tracción y espacios para pasajeros. Es importante notar que cuando se hace referencia a “autopropulsados”, se están incluyendo múltiples tipos de sistemas, desde automotores individuales (un único vehículo con tracción propia) hasta formaciones más complejas de múltiples unidades. Esta distinción semántica es importante: no todos los autopropulsados son automotores, sino que el automotor es una clase específica de tren autopropulsado constituido por un único vehículo.
SUBCATEGORIZACIÓN DE TRENES AUTOPROPULSADOS
Con la proliferación de los sistemas autopropulsados, la distinción tradicional entre material motor y material remolcado se ha vuelto progresivamente menos clara. Los trenes autopropulsados modernos se subdividen en dos categorías principales según la distribución de sus sistemas motrices:
a) Trenes de tracción concentrada: En estos sistemas, toda la capacidad motriz se concentra en una o varias locomotoras (también denominadas unidades motrices) que están acopladas permanentemente a la composición. Aunque los vehículos motrices están integrados de forma permanente, conservan su identidad como componentes separados. Ejemplos representativos de esta configuración incluyen algunas composiciones del sistema de Alta Velocidad (AVE) español y el tren Euromed.
b) Trenes de tracción distribuida:
En esta arquitectura alternativa, los sistemas de tracción no se concentran en locomotoras específicas, sino que se distribuyen en varios vehículos de la composición denominados coches-motor. Estos coches-motor son vehículos que simultáneamente alojan pasajeros o carga y proporcionan capacidad motriz. Ejemplos representativos incluyen la Serie 103, el tren Civia, el Alaris y otros sistemas modernos de transporte regional.

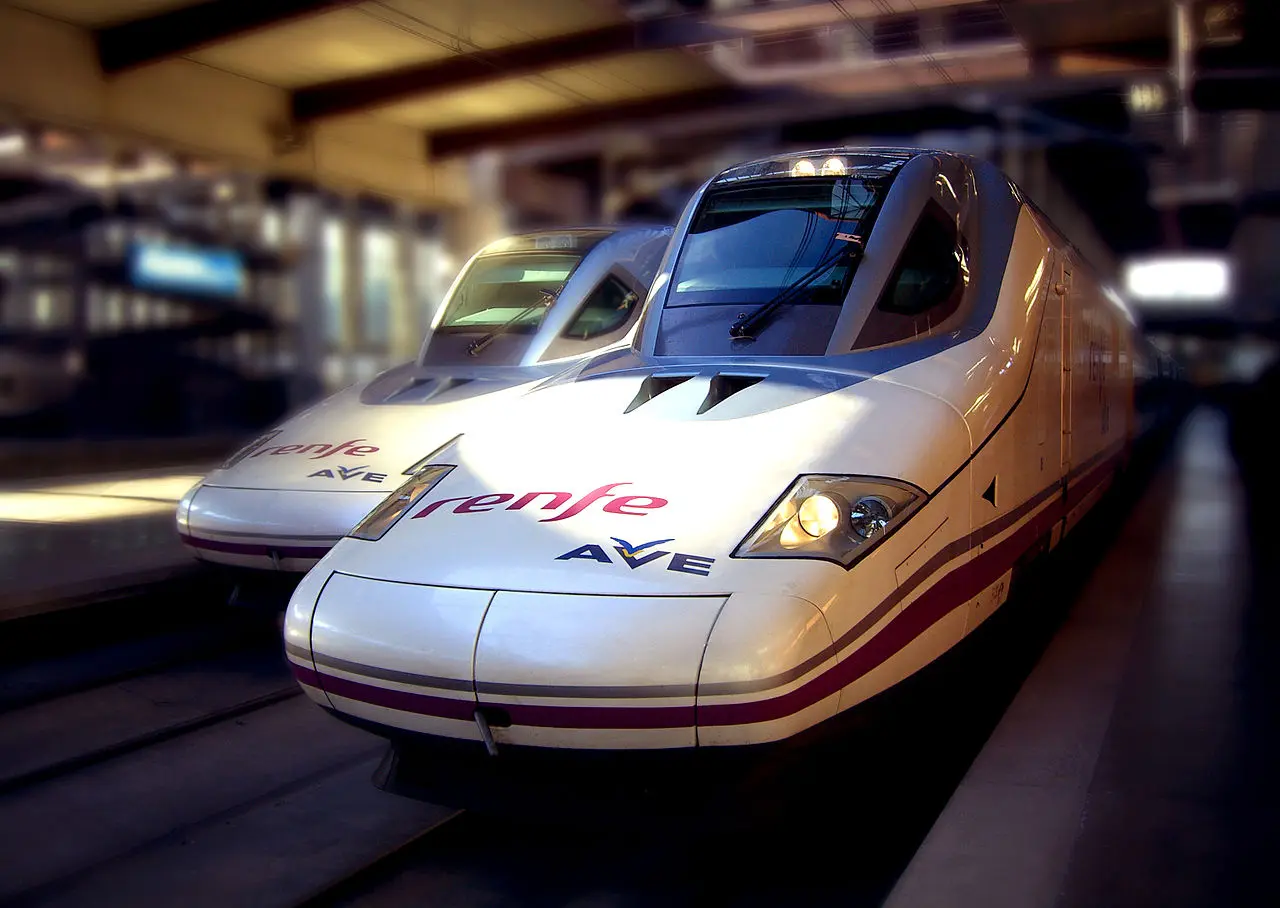

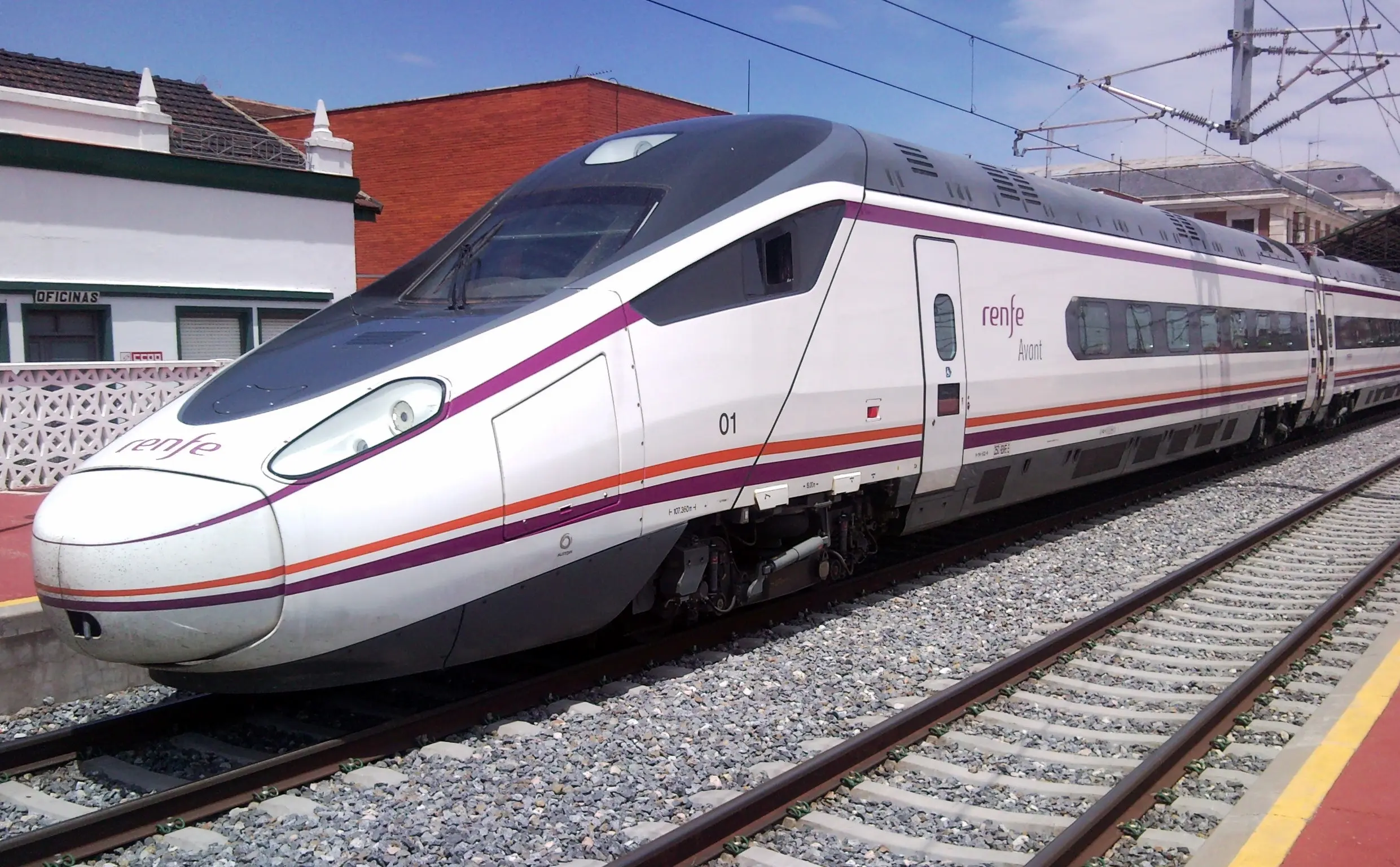

CONSIDERACIONES DE DISEÑO PARA ALTA VELOCIDAD
Un aspecto técnico importante en la evolución de la arquitectura ferroviaria es que se ha observado experimentalmente que para velocidades de operación superiores a 300 km/h, los trenes de tracción concentrada experimentan fenómenos de sobrecarga dinámica que no favorecen al mantenimiento de la calidad geométrica de la vía. Esta consideración es particularmente crítica en sistemas de alta velocidad donde la precisión geométrica de la infraestructura es un factor crítico de seguridad y confort. Esta observación ha influido significativamente en las decisiones de arquitectura para nuevos sistemas de transporte de larga distancia.
Capítulo V. Componentes Fundamentales del Material Rodante
Cualquier vehículo ferroviario, ya sea una locomotora, un coche de viajeros o un vagón de mercancías, está constituido por una serie de elementos estructurales y funcionales que interactúan de forma coordinada. La comprensión de estas componentes es esencial para entender el funcionamiento y las prestaciones del sistema completo.
CAJA O CARROCERÍA
La caja constituye el elemento estructural principal de cualquier vehículo ferroviario, funcionando simultáneamente como esqueleto o bastidor soporte y como espacio funcional para la operación. En su función estructural, la caja proporciona la rigidez necesaria para resistir las cargas y esfuerzos derivados de la operación. En su función de alojamiento, constituye el espacio donde se encuentran alojados todos los equipos y sistemas especializados.
En las locomotoras y material autopropulsado, la caja aloja una serie de equipos especializados que varían según el tipo y función del vehículo. Entre estos equipos se encuentran: transformadores y reactancias para sistemas eléctricos; compresores neumáticos para sistemas de freno y auxiliares; resistencias de freno dinámico; baterías de almacenamiento de energía; ventiladores para refrigeración de sistemas; y pantógrafos para captura de energía desde catenarias.

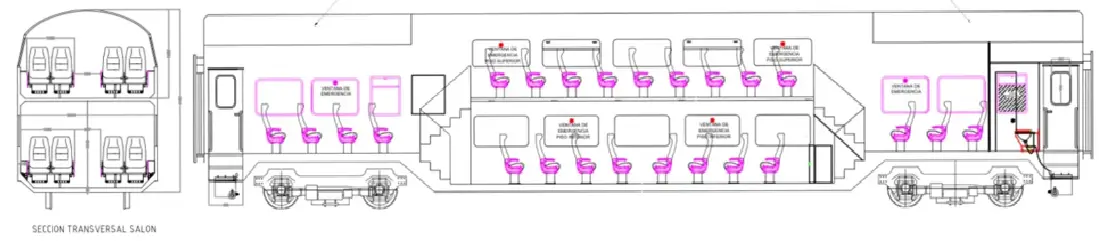

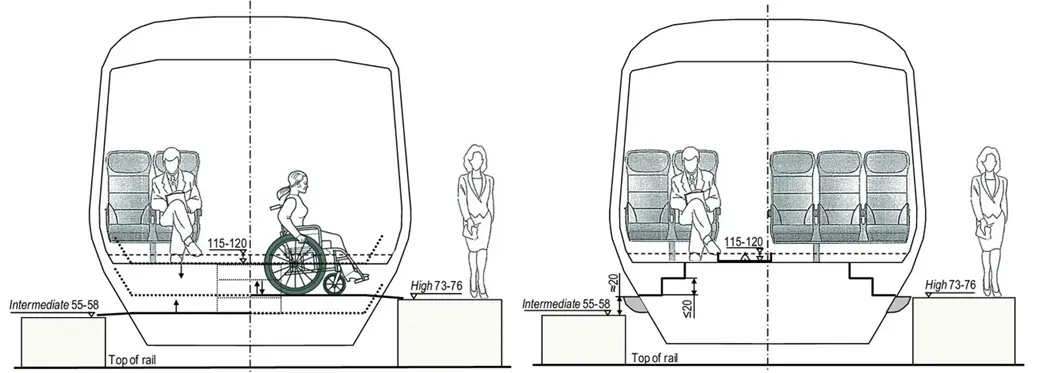

La caja también constituye el espacio donde se encuentran los viajeros en coches de pasajeros, o donde se aloja la mercancía en vagones de carga. Adicionalmente, en material motor, la caja incorpora la cabina de conducción desde donde se controla y supervisa la operación del vehículo.

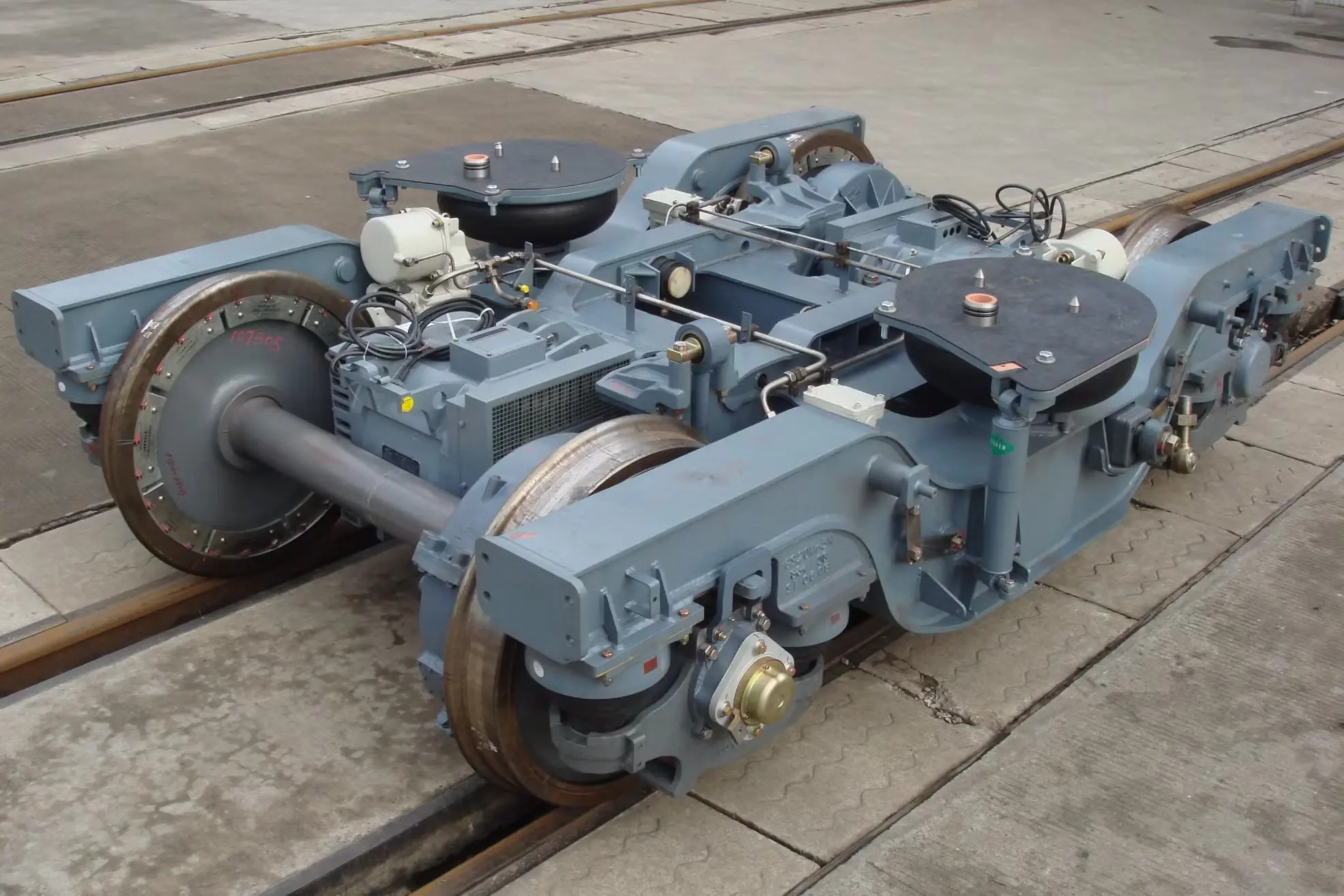

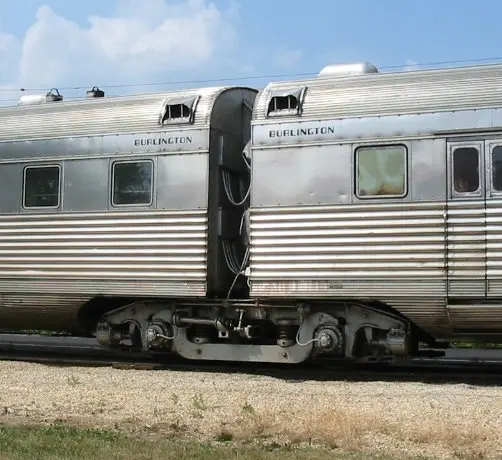

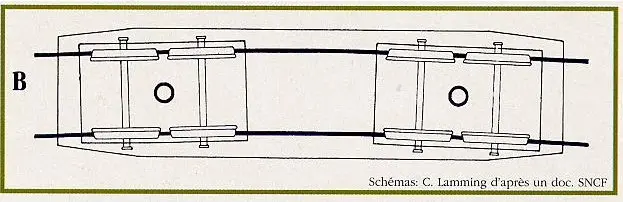

BOGIE O CARRETÓN
El bogie constituye la estructura de soporte dinámico que soporta el peso de la caja y la transmite hacia el terreno a través de los elementos de rodadura. La caja descansa sobre los bogies mediante sistemas de conexión y suspensión especializados. En estas conexiones entre ejes y bogie se utilizan cajas de grasa que permiten la transmisión de cargas mientras posibilitan movimientos relativos controlados.
El bogie representa mucho más que un simple soporte estructural. En su estructura se alojan componentes críticos para la operación dinámica del vehículo: los motores de tracción (en vehículos motorizados); los reductores que transmiten la potencia desde los motores a los ejes; los mecanismos especializados de freno que disipan la energía cinética; y los sistemas de suspensión que aíslan la caja de las irregularidades de la vía.

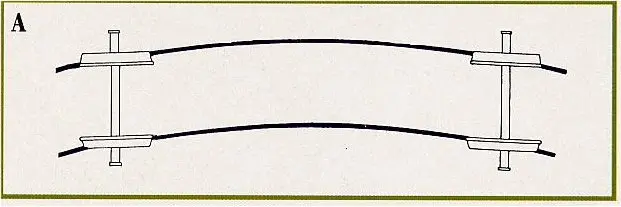

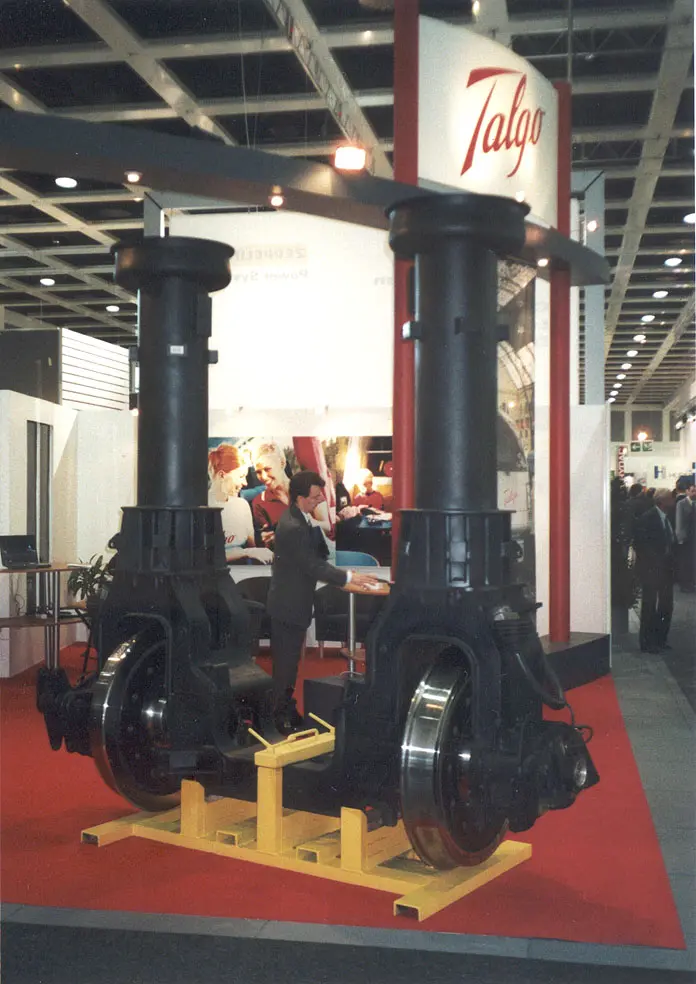

EJES Y RUEDAS
Los ejes y las ruedas constituyen los elementos finales de la cadena de transmisión de fuerzas, siendo los únicos componentes del vehículo que entran en contacto físico directo con la vía ferroviaria. Estos elementos son críticos para la seguridad operacional y tienen especificaciones técnicas muy rigurosas.
Los ejes son componentes estructurales que albergan los sistemas de rodadura (ruedas) y transmiten las fuerzas longitudinales (tracción y freno) y laterales. Las ruedas son los elementos circulares que ruedan sobre los carriles, transfiriendo el peso del vehículo y permitiendo el desplazamiento controlado sobre la vía.
Partes

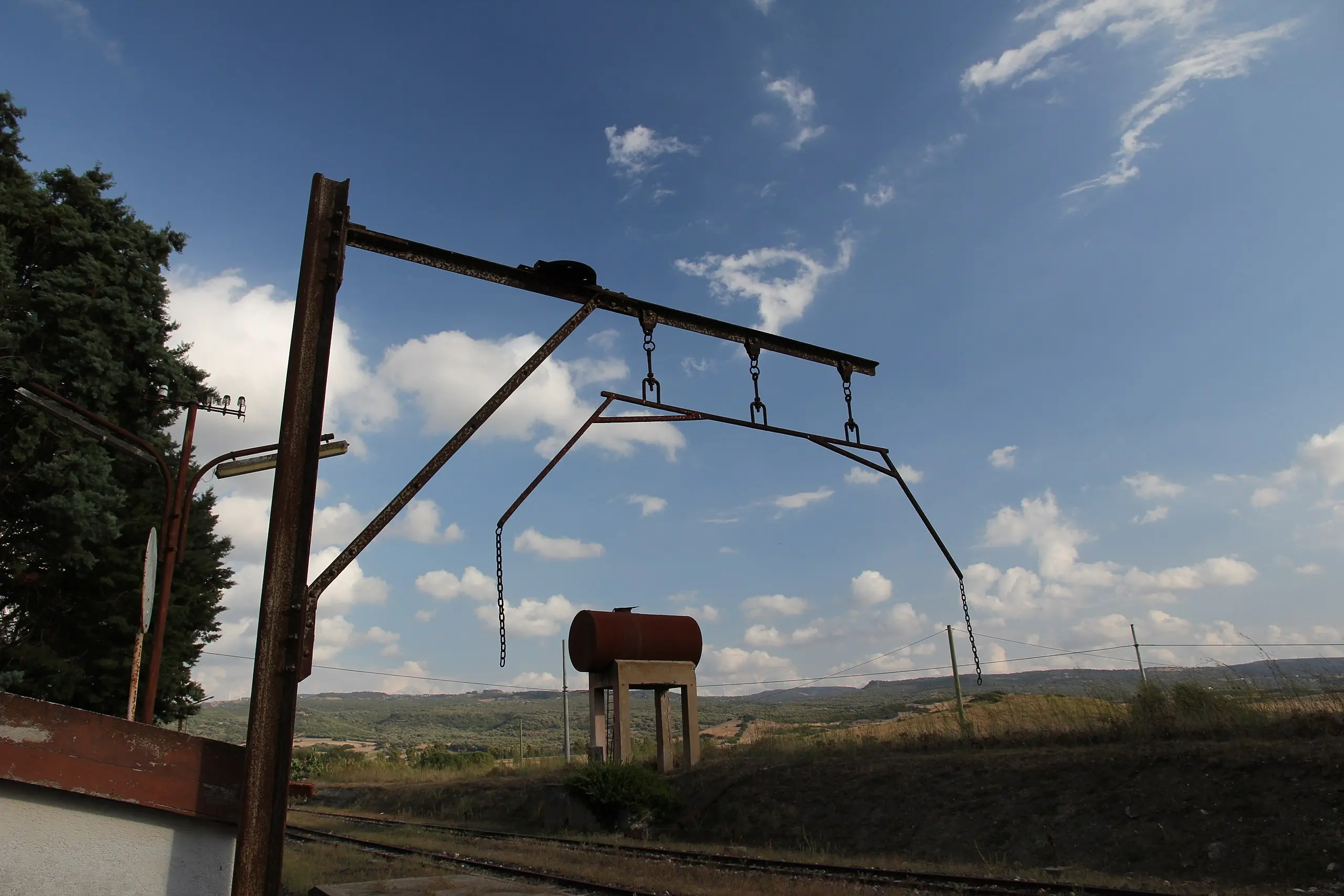

Capítulo VI. Especificaciones de Gálibos: Envolventes Dimensionales de Vehículos Ferroviarios
El concepto de gálibo constituye uno de los parámetros más críticos en la ingeniería ferroviaria, determinando la compatibilidad entre el material rodante y la infraestructura existente, así como la seguridad de la operación. Las especificaciones de gálibos se encuentran rigurosamente normalizadas mediante regulaciones técnicas de obligado cumplimiento.
MARCO REGULATORIO: ORDEN FOM/1630/2015
En el contexto ferroviario español, la Orden FOM/1630/2015 de 14 de julio, por la que se aprueba la Instrucción ferroviaria de gálibos, establece los estándares técnicos que deben cumplir todos los vehículos ferroviarios. Esta instrucción normativa desempeña funciones críticas en dos ámbitos complementarios:
-
Definición de gálibos para el material rodante: Establece las envolventes máximas de dimensiones que pueden ocupar los vehículos durante su circulación. Estos gálibos del material rodante son aplicables a la definición de los perfiles constructivos de cualquier tipo de material motor o remolcado, tanto de nueva construcción como de vehículos acondicionados posteriormente.
-
Definición de gálibos de implantación de obstáculos: Especifica las limitaciones dimensionales para la colocación de elementos e infraestructuras próximas a la vía ferroviaria. Estos gálibos de implantación son aplicables en proyectos de líneas ferroviarias de nueva construcción, así como en proyectos de acondicionamiento de líneas existentes.
ÁMBITO DE APLICACIÓN
La instrucción es aplicable a las líneas ferroviarias integradas en la red ferroviaria de interés general, independientemente del ancho de vía utilizado: ancho ibérico (1668 mm), ancho estándar europeo (1435 mm), o ancho métrico (1000 mm).
VI.1. Concepto de Gálibo Dinámico: Envolvente Dimensional Completa
DEFINICIÓN TÉCNICA
El gálibo dinámico constituye la envolvente geométrica que define el espacio máximo que puede ocupar un vehículo ferroviario durante todas las fases de su operación. Esta envolvente no es simplemente la proyección geométrica estática del vehículo, sino que incluye todos los desplazamientos posibles que pueden experimentar los puntos del vehículo debidos a causas múltiples. La envolvente integra tanto los desplazamientos predecibles (cuasiestáticos) derivados de fenómenos como la fuerza centrífuga en curvas, los efectos del peralte de la vía, y las oscilaciones predecibles debidas a irregularidades de la infraestructura, como los desplazamientos aleatorios (oscilaciones aleatorias del material en circulación) que resultan de la interacción impredecible vía-vehículo y de los posibles movimientos laterales, elásticos o permanentes de la superestructura de vía.
(1) Gálibo de implantación de obstáculos (2) Perfil constructivo máximo del material (3) Suma de los movimientos del vehículo y de los fenómenos de interacción con la infraestructura (4) Infraestructura (5) Vehículo (6) Contorno de referencia
Instruccion ferroviaria de Gálibos
| TIPOS DE GÁLIBO | ANCHO DE VÍA (mm) | ||
|---|---|---|---|
| 1668 | 1435 | 1000 | |
| NUEVOS | GEA16 | GA | GED10 |
| GEB16 | GB | GEE10 | |
| GEC16 | GC | ||
| HISTÓRICOS | GHE16 | GEC14 | |
| GC14 |
COMPONENTES DE LA ENVOLVENTE DE GÁLIBO DINÁMICO
La construcción rigurosa del gálibo dinámico requiere considerar varios componentes progresivos que se integran de forma acumulativa:
- Perfil constructivo máximo del material: La envolvente dimensional del vehículo en su forma de reposo
- Desplazamientos cuasiestáticos: Considerando las variaciones en disimetría de carga cuando se superan los valores de referencia (\(I_0\) o \(D_0\)), particularmente cuando se exceden los valores máximos en función del peralte (\(s > s_0\)) y altura del centro de gravedad (\(h_c > h_{co}\))
- Márgenes de reducción: Aplicación de factores de reducción (\(E_i\) o \(E_a\)) que consideran criterios de optimización
- Contorno de referencia: La envolvente cinemática que integra el perfil constructivo y los desplazamientos cuasiestáticos
- Desplazamientos aleatorios laterales: Considerando los movimientos no predecibles derivados de la interacción vía-vehículo (\(M_1 + M_2\))
- Márgenes de seguridad complementarios: Espacios adicionales de seguridad lateral (\(M_{3b}\)) para asegurar el funcionamiento correcto de sistemas adyacentes
- Gálibo nominal de implantación de obstáculos: El límite final que define dónde pueden colocarse obstáculos y elementos de infraestructura
REFERENCIAS TÉCNICAS DE ELEMENTOS COMPONENTES
La especificación normativa utiliza una serie de parámetros y referencias técnicas para describir componentes específicos de la envolvente de gálibo:
- \(I_0\) o \(D_0\): Valores de referencia de disimetría de carga
- \((I_{\text{máx}} - I_0)\) o \((D_{\text{máx}} - D_0)\): Excesos de disimetría sobre los valores de referencia, aplicables cuando se superan los umbrales de peralte (\(s > s_0\)) y altura del centro de gravedad (\(h_c > h_{co}\))
- \(E_i\) o \(E_a\): Factores de reducción aplicados a la envolvente
- S: Saliente de la envolvente
- \(D\): Desplazamiento lateral del vehículo
- Contorno de referencia más salientes: Envolvente que integra el contorno de referencia básico y los salientes localizados
- Desplazamiento cuasiestático: Para los parámetros de referencia \(s = s_0\) y \(h_c = h_{co}\)
- Envolvente cinemática: Lugar geométrico del material considerado con libertad de movimiento cinemático
- Desplazamientos aleatorios laterales: \(M_1 + M_2\) que representan los movimientos no predecibles
- Gálibo límite de implantación de obstáculos: Límite máximo inicial
- Márgenes complementarios laterales: \(M_{3b}\) que proporciona espacios de seguridad adicionales
- Gálibo nominal de implantación de obstáculos: Límite final de operación
PARÁMETROS DE ALTURA EN ACUERDOS VERTICALES
En el contexto de perfiles altimétricos complejos con acuerdos verticales curvados, se definen parámetros específicos de altura:
(1) Plano de rodadura: La superficie de contacto entre ruedas y carriles (2) Contorno de referencia: La envolvente de referencia del vehículo (3) Posición límite de los obstáculos: La zona prohibida para infraestructura
\(h_{\text{umin}}\): La altura mínima considerada para el desplazamiento vertical del material rodante por debajo del contorno de referencia cuando circula en acuerdos verticales cóncavos. Este parámetro define cuánto puede “hundirse” el vehículo \(h_{\text{omin}}\): La altura mínima considerada para el desplazamiento vertical del material rodante por encima del contorno de referencia cuando circula en acuerdos verticales convexos. Este parámetro define cuánto puede “elevarse” el vehículo \(R_{\text{vmin}}\): El radio de curvatura mínimo del acuerdo vertical que debe considerarse en el diseño de la infraestructura
EJEMPLOS DE GÁLIBOS NORMALIZADOS ESPAÑOLES
En el contexto de la normativa ferroviaria española, se definen varios gálibos específicos según el ancho de vía y la naturaleza (nuevo o histórico) del vehículo:
Gálibo GEA16 (Ancho ibérico 1668mm, vehículos nuevos de mayor envergadura):
Gálibo GEE10 (Ancho métrico 1000mm, vehículos nuevos):
Capítulo VII. Especificaciones de Gálibos de Partes Bajas: Envolventes Inferiores de Vehículos
Las especificaciones de gálibos para las partes bajas del vehículo constituyen un aspecto técnico especializado que requiere consideraciones particulares. Estas envolventes definen los límites dimensionales de los componentes y sistemas situados en las zonas bajas del vehículo que podrían entrar en contacto con obstáculos, elementos de vía o infraestructura adyacente.
GÁLIBO GEI1
GÁLIBO GEI2
| Tipo de línea | Ancho de vía | |
|---|---|---|
| 1435 mm | 1668 mm | |
| Apta para transporte mediante autopista ferroviaria(1) | GI3 | GEI3 |
| No apta para transporte mediante autopista ferroviaria | GI2 | GEI2 |
Las especificaciones de gálibos de partes bajas varían según el tipo de servicio previsto. Las líneas que están diseñadas para ser compatibles con sistemas de autopista ferroviaria (que permiten el transporte de vehículos de carretera sobre soportes ferroviarios) tienen requisitos dimensional diferentes respecto a las líneas convencionales que no incorporan esta capacidad operacional.
Capítulo VIII. Sistemas de Ejes, Ruedas y Bogies: Configuraciones de Rodadura
El sistema de rodadura de un vehículo ferroviario define cómo se transmiten y distribuyen las cargas hacia la infraestructura ferroviaria. Las diferentes configuraciones de rodadura tienen implicaciones significativas en el comportamiento dinámico, la capacidad de carga, y la estabilidad del vehículo.
CONFIGURACIONES DE RODADURA EN COCHES
En los vehículos de pasajeros, existen dos configuraciones fundamentales de sistemas de ejes y bogies:
Coches de ejes/rodales simples: En esta configuración, el vehículo descansa directamente sobre ejes simples sin que exista un bogie intermedio. Esta es una configuración más simple y económica, pero con limitaciones en velocidad y confort.
Coches de bogies: En esta configuración más moderna y convencional, el vehículo descansa sobre dos bogies, típicamente de dos ejes cada uno. Esta configuración proporciona mejor comportamiento dinámico, mayor capacidad de velocidad, y mejor confort de los viajeros.
CONFIGURACIONES ARTICULADAS VS. NO ARTICULADAS
Más allá del tipo de rodadura, los coches pueden clasificarse según su disposición longitudinal:
Coches no articulados: Vehículos independientes que se unen mecánicamente con otros vehículos mediante sistemas de enganches estándar. Cada coche tiene su propia estructura completa independiente.
Coches articulados: En esta configuración especial, dos coches comparten un bogie común. El bogie central actúa como elemento de soporte para ambos vehículos, lo que permite reducir peso, mejorar la eficiencia espacial y optimizar la dinámica de la composición.
VIII.1. Análisis Detallado de Ejes, Ruedas y Configuraciones de Rodadura
TIPOS DE CONFIGURACIÓN DE EJES
Material rígido con ejes paralelos sin desplazamientos.
En esta configuración, los ejes del vehículo están dispuestos de forma paralela sin posibilidad de desplazamiento relativo. Esta es una configuración simple pero limitada.
Material rígido con ejes paralelos con desplazamiento.
En esta configuración mejorada, aunque los ejes permanecen fundamentalmente paralelos, el sistema permite cierto desplazamiento controlado que mejora la inscripción en curvas.
VIII.2. Estructura y Componentes del Bogie: Sistema de Soporte Dinámico
El bogie constituye el elemento fundamental para la suspensión y guía del vehículo ferroviario. Su diseño y configuración determinan en gran medida el comportamiento dinámico, la velocidad máxima permitida, y el confort de operación.
COMPONENTES PRINCIPALES DEL BOGIE
El bogie moderno integra múltiples subsistemas que trabajan de forma coordinada para proporcionar soporte, control y tracción eficiente. Estos componentes incluyen la estructura portante, los sistemas de suspensión primaria y secundaria, los motores de tracción, los reductores de velocidad, y los mecanismos de freno especializados.

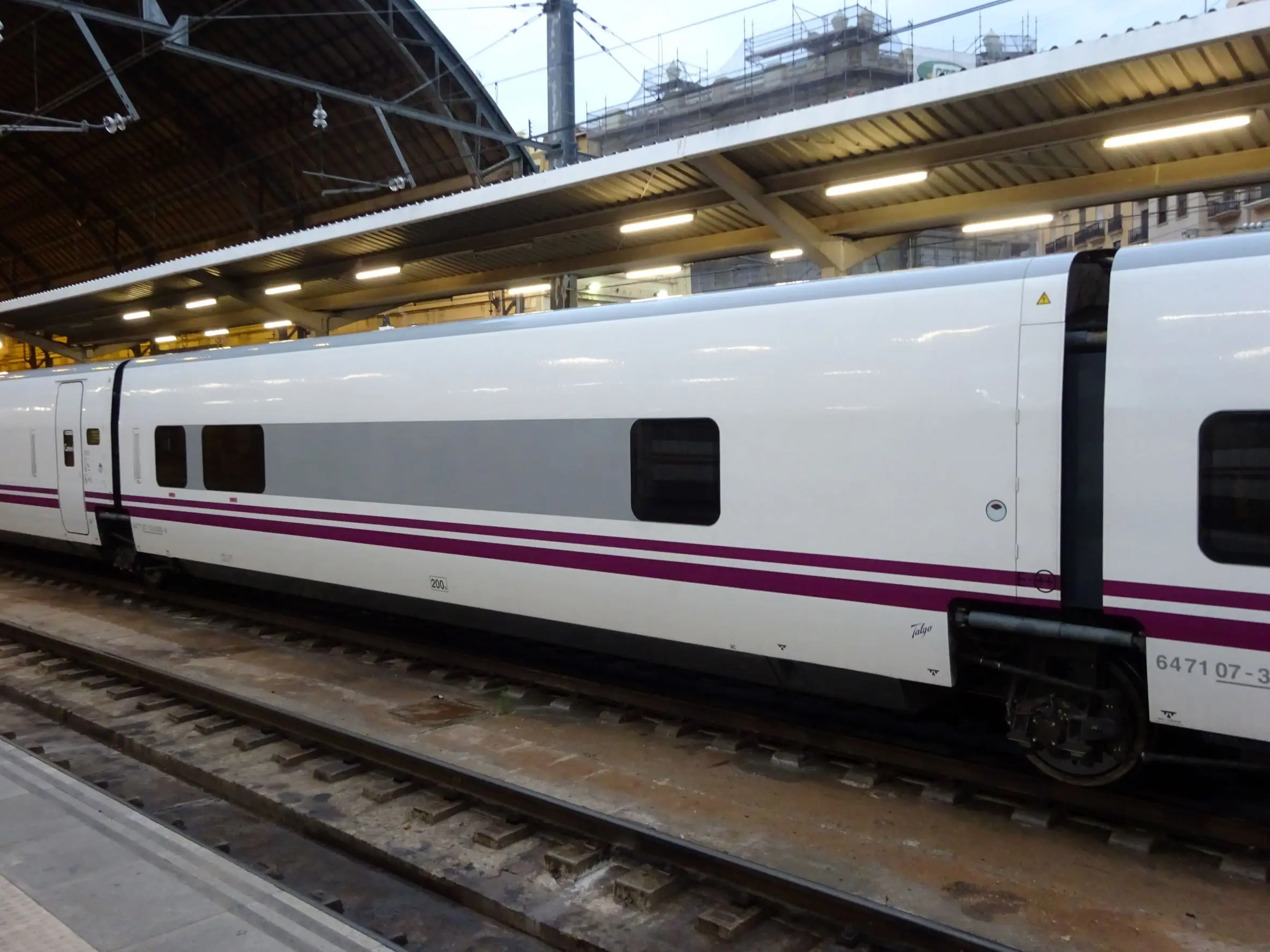

BOGIES COMPARTIDOS: EFICIENCIA EN COMPOSICIONES ARTICULADAS
En las composiciones articuladas modernas, particularmente en sistemas como el Civia, se utiliza la configuración de bogie compartido entre vagones. Este bogie centralizado actúa como elemento de soporte para dos coches adyacentes, lo que presenta ventajas significativas en términos de reducción de peso, optimización espacial, y mejora de la dinámica general de la composición.
Bogie compartido
Capítulo IX. Locomotoras: Clasificación, Nomenclatura y Configuraciones de Ejes
Las locomotoras constituyen los vehículos fundamentales de tracción en sistemas de transporte ferroviario remolcado. Su clasificación y nomenclatura se basan en criterios bien establecidos que describen su configuración mecánica y características operacionales.
SISTEMA DE NOMENCLATURA UIC PARA LOCOMOTORAS
El sistema de nomenclatura UIC (Unión Internacional de Ferrocarriles) proporciona un código standarizado que describe la configuración de ejes de cualquier locomotora ferroviaria. Esta nomenclatura es universal y permite identificar rápidamente las características estructurales de cualquier vehículo ferroviario.
Componentes de la nomenclatura UIC:
-
Letras mayúsculas (A, B, C, etc.): Representan los ejes motores consecutivos. Así, ‘A’ indica un eje motor, ‘B’ indica dos ejes motores consecutivos, ‘C’ indica tres ejes motores consecutivos, y así sucesivamente.
-
Letra ‘o’ minúscula: Se utiliza para indicar que los ejes motores son impulsados individualmente por motores de tracción separados. Por ejemplo, Bo’ significa que cada eje motor tiene su propio motor de tracción.
-
Números (1, 2, 3, etc.): Representan los ejes no motores (ejes guía) consecutivos. Un número bajo indica la cantidad de ejes sin tracción.
-
Apóstrofo o comilla (‘): Se utiliza para cerrar la notación de los ejes que están montados conjuntamente en un mismo bogie, delineando claramente los límites del bogie.
-
Paréntesis: Se emplean para agrupar todos los ejes del mismo bogie o coche, permitiendo una lectura clara de la estructura del vehículo.
-
Signo más (+): Se usa para indicar locomotoras con vehículos acoplados permanentemente pero mecánicamente separados (articulaciones).
-
Otros sufijos: Se añaden según necesidad para indicar tipología especial, velocidades, sistemas de vapor, y otras características especializadas.
LA NOTACIÓN MÁS COMÚN EN LOCOMOTORAS MODERNAS: Bo’Bo’ y Co’Co’
- Bo’Bo’: Esta es la configuración más común en locomotoras eléctricas y diésel modernas de velocidad media y media-alta. Consiste en dos bogies idénticos, cada uno con dos ejes motores impulsados individualmente. Esta configuración proporciona un balance óptimo entre capacidad de tracción, velocidad y adaptabilidad a diferentes líneas.
- Co’Co’: Esta configuración se utiliza en locomotoras de mercancías pesadas donde se requiere máxima capacidad de tracción. Consiste en dos bogies idénticos, cada uno con tres ejes motores impulsados individualmente. Esta configuración proporciona la máxima adherencia y capacidad de arrastre, aunque a costa de una velocidad máxima inferior.
EJEMPLOS DE NOTACIÓN UIC DE LOCOMOTORAS EN USO
Diversos ejemplos de notación UIC aplicados a locomotoras reales de diferentes tipos y épocas, mostrando la flexibilidad y claridad del sistema de clasificación.
Más ejemplos de configuraciones UIC que demuestran la diversidad de diseños de locomotoras existentes en la red ferroviaria europea y mundial.

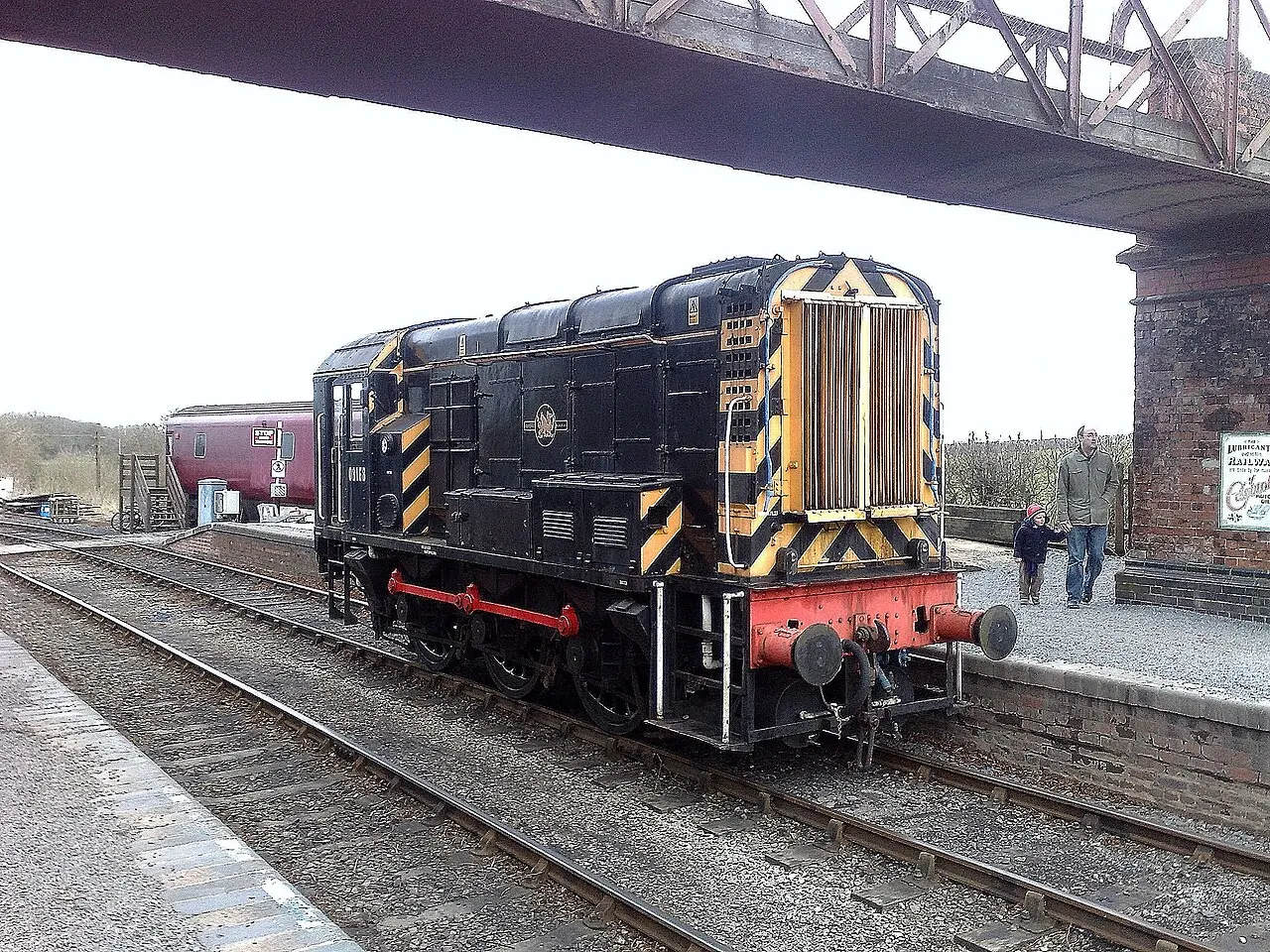

Capítulo X. Tractores Ferroviarios: Máquinas de Maniobra Especializadas
Los tractores constituyen una categoría especial de vehículos ferroviarios diseñados específicamente para funciones de maniobra y movimiento de equipos en contextos limitados como patios, playas de vías, y talleres de mantenimiento. Aunque se denominan “ferroviarios”, su naturaleza es fundamentalmente diferente a las locomotoras convencionales.
CARACTERÍSTICAS FUNCIONALES DE LOS TRACTORES
Se denominan tractores a máquinas, normalmente de tracción diésel, que se emplean específicamente para maniobras en playas de vías, talleres de reparación y cocheras de mantenimiento. Su diseño enfatiza la capacidad de generación de fuerza tractora más que la velocidad de circulación. La potencia disponible se orienta primordialmente hacia la generación de un esfuerzo de tracción muy elevado, permitiendo el movimiento de cargas muy pesadas o la maniobra de composiciones completas en espacios restringidos.
Estos vehículos especializados representan una categoría operacional importante que permite la función crítica de movimiento y posicionamiento de equipos ferroviarios cuando no se encuentran en servicio, facilitando así las operaciones de mantenimiento, almacenamiento y distribución dentro de la infraestructura ferroviaria.
Capítulo XI. Material Remolcado: Clasificación y Características Constructivas
El material remolcado constituye la categoría de vehículos ferroviarios que no poseen capacidad de tracción propia, sino que son impulsados por unidades motrices conectadas a través de sistemas de enganches. Esta categoría es fundamental en sistemas convencionales donde una o varias locomotoras remolcan múltiples vehículos.
DEFINICIÓN Y CLASIFICACIÓN FUNDAMENTAL
Se denomina “vagones” específicamente a los vehículos diseñados para el transporte de cargas (mercancías), mientras que se utiliza el término “coches” para referirse a los vehículos destinados al transporte de personas. Aunque estas categorías tienen funciones distintas, comparten características estructurales similares en términos de composición general.
ESTRUCTURA CONSTRUCTIVA COMÚN
En ambos tipos de material remolcado, la caja o carrocería del vehículo se encuentra montada sobre un bastidor portante que actúa como estructura de soporte y transmisión de cargas. Este bastidor, a su vez, descansa sobre el tren de rodado, que está constituido por ejes simples o por bogies, típicamente de dos ejes cada uno. Esta estructura modular permite adaptar la capacidad de carga y las características operacionales del vehículo a las necesidades específicas de cada aplicación.
Capítulo XII. Mercancías: Tipología, Características y Composiciones de Vagones de Carga
El transporte ferroviario de mercancías requiere una diversidad muy amplia de vehículos especializados, cada uno diseñado para optimizar el transporte de categorías específicas de carga. La evolución histórica del parque de vagones refleja la especialización progresiva del transporte ferroviario.
EVOLUCIÓN HISTÓRICA DEL PARQUE EUROPEO DE VAGONES
En el parque tradicional de los ferrocarriles europeos, se encontraba una variedad significativa de tipos de vagones, cada uno adaptado a aplicaciones operacionales específicas:
- Vagones cerrados para carga general: Diseñados para proteger la mercancía de la intemperie, utilizados para transporte de múltiples tipos de carga sensible a condiciones climáticas
- Vagones cubiertos ventilados para frutas frescas: Equipados con sistemas de ventilación natural para mantener condiciones de humedad y temperatura apropiadas
- Vagones cubiertos ventilados con tanques para transporte de productos lácteos: Diseñados específicamente para mantener refrigeración
- Vagones cubiertos refrigerados: Con sistemas activos de refrigeración para productos perecederos (carnes, pescados, frutas frescas)
- Vagones abiertos de borde bajo o plataformas: Utilizados para cargas no perecederas y de fácil acceso lateral (carriles, traviesas, perfiles de acero, bobinas de acero)
- Plataformas portacontenedores: Especializadas en transporte intermodal de contenedores normalizados
- Tolvas para minerales: Diseñadas para carga y descarga de materiales a granel
- Múltiples configuraciones especiales para aplicaciones específicas
EVOLUCIÓN HACIA VAGONES DE GRAN CAPACIDAD
El vagón moderno de transporte de mercancías representa una evolución significativa respecto a los diseños históricos. La tendencia general ha sido hacia mayores capacidades de carga para mejorar la rentabilidad operacional:
- Vagones históricos: Típicamente equipados con 2 ejes simples, con una longitud aproximada de 10 metros
- Vagones actuales: Predominantemente equipados con 4 ejes agrupados en 2 bogies, sobre los que descansa el bastidor portante. Si el peso máximo por eje es de 20 toneladas, la capacidad de carga neta de un vagón moderno puede alcanzar aproximadamente 60 toneladas, en comparación con capacidades mucho menores de los vagones históricos
- Longitud de vagones modernos: Entre 16 a 18 metros, reflejando la optimización del espacio útil
CLASIFICACIÓN DE VAGONES POR CRITERIOS MÚLTIPLES
La diversidad de vagones modernos resulta de la especialización del transporte según múltiples criterios clasificatorios:
- Según el elemento de rodadura: 2 ejes simples, 3 ejes, o configuraciones con bogies
- Según el tipo de sistema de freno: Freno de aire comprimido (más moderno), o sistemas de freno de vacío (más histórico)
- Según la actividad comercial especializada: Abiertos, cerrados, plataformas, cisternas, portacontenedores, tolvas, refrigerados, y múltiples configuraciones especiales
XII.1. Vagón de Mercancías Cerrado: Protección de Carga Frente a Intemperie
Este tipo de vagón está específicamente diseñado para el transporte de mercancías pesadas que requieren protección contra las condiciones climáticas adversas. La cubierta integral protege la carga de lluvia, viento y polvo. Ejemplos típicos de mercancías transportadas incluyen bobinas metálicas, barras de aluminio y otros productos metalúrgicos sensibles a la oxidación y corrosión provocada por la humedad.

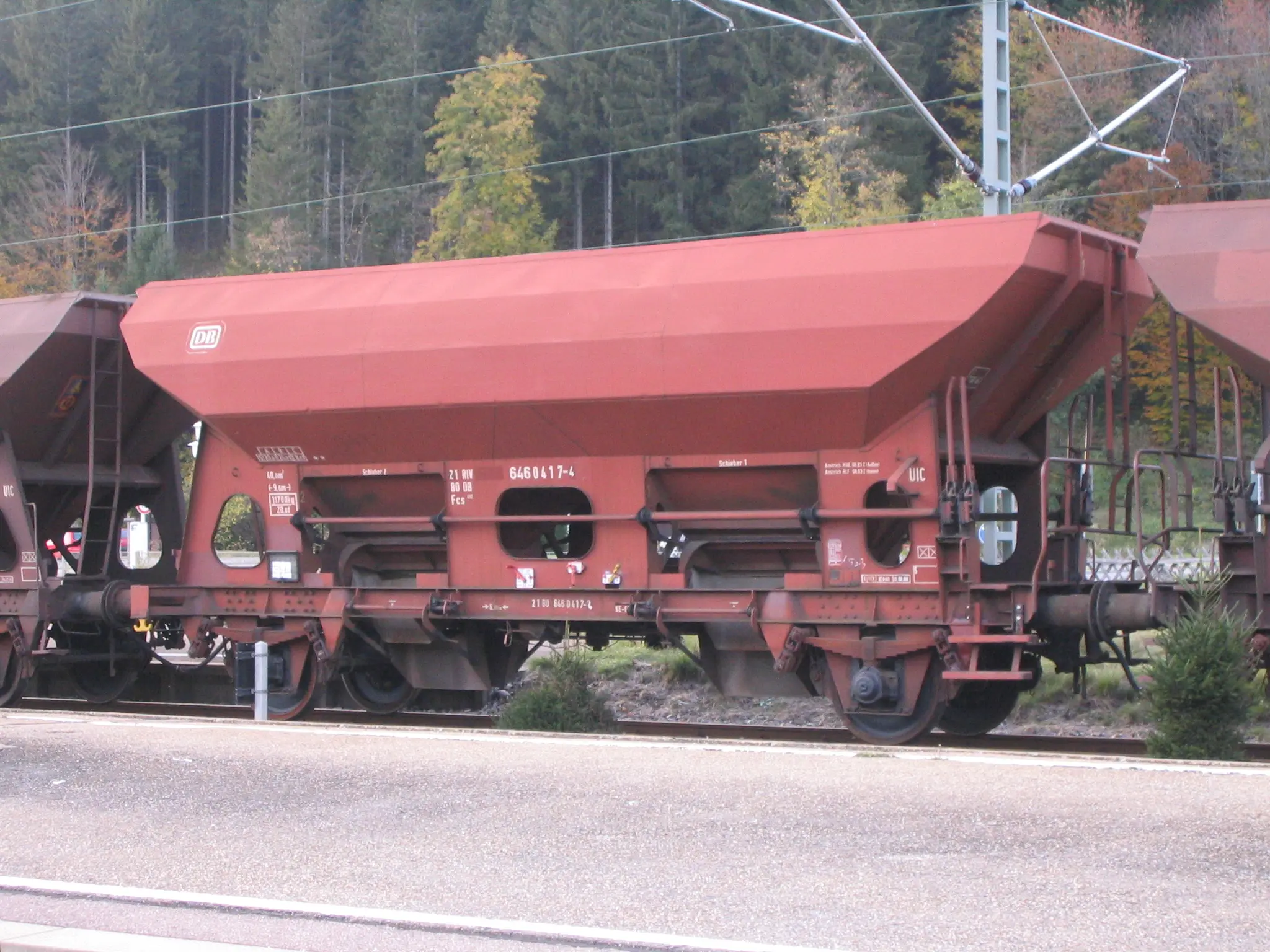

XII.2. Vagón de Mercancías a Granel: Transporte de Cereales y Productos Similares
Este tipo de vagón está especializado en el transporte eficiente de productos agrícolas y cereales en su forma granulada. El diseño de tolva permite la carga y descarga rápida mediante sistemas de gravedad o neumáticos. Los productos típicamente transportados mediante este tipo de vagón incluyen diversos tipos de cereales (trigo, centeno, avena, cebada, maíz) que requieren protección contra la humedad pero permiten operaciones de carga/descarga rápidas.

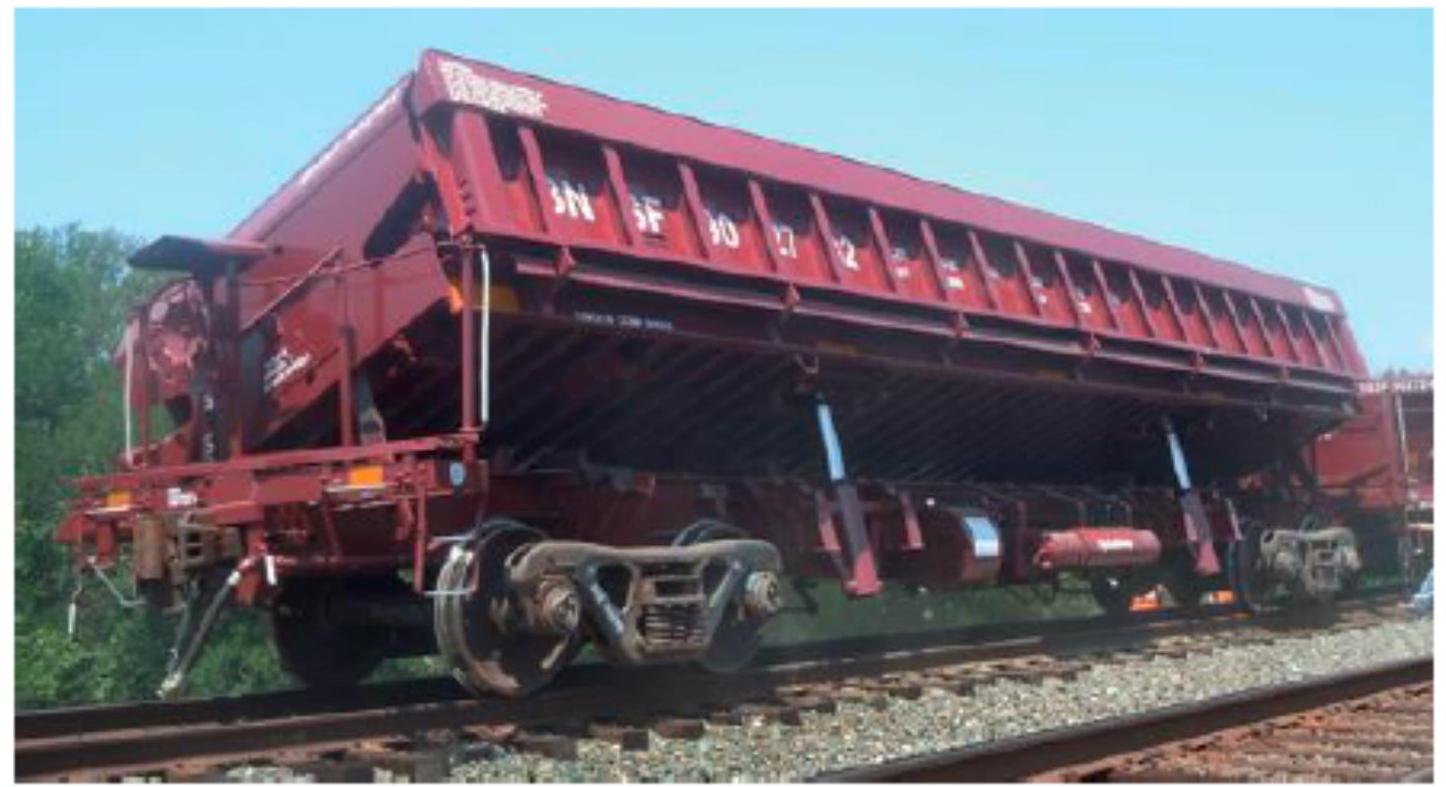

XII.2.1. Vagón de Mercancías de Bordes o Caja Abierta: Carga a Granel Pesada
Este tipo de vagón presenta una estructura abierta en la parte superior, permitiendo carga y descarga conveniente desde arriba mediante grúas o excavadoras. La ausencia de cobertura permite cargar materiales granel de gran densidad. El transporte típico mediante este tipo de vagón incluye materiales como carbón mineral, coque metalúrgico, lastre ferroviario, grava de construcción, y chatarra metálica reciclada.

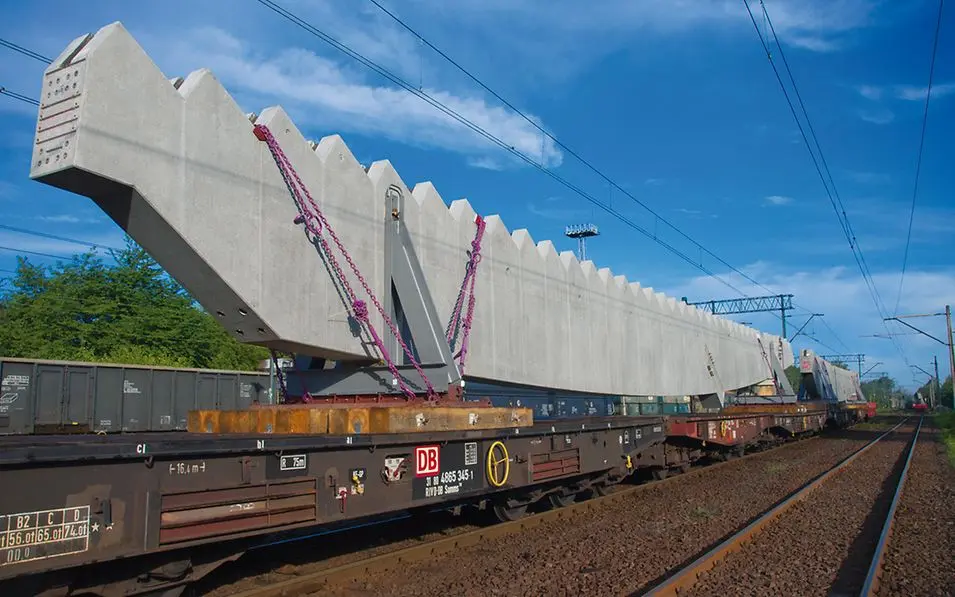

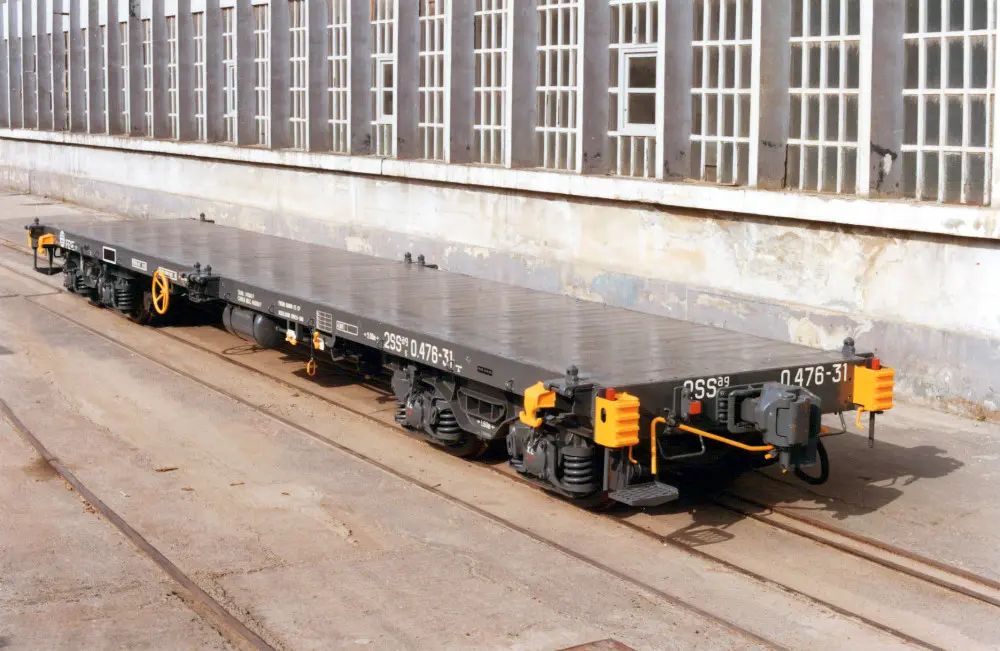

XII.3. Vagón de Mercancías Plano: Transporte de Carga de Gran Volumen
Los vagones de plataforma se caracterizan por una estructura fundamentalmente abierta, con piso plano a baja altura, ideal para cargas voluminosas que se distribuyen transversalmente. La ausencia de paredes permite una flexibilidad máxima en la forma y tamaño de la carga. Este tipo de vagón transporta típicamente tuberías de acero, máquinas pesadas, barras y perfiles de acero, y productos de madera en forma de tablones o vigas.
XII.4. Vagón de Mercancías Cisterna: Transporte de Líquidos y Gases
Los vagones cisterna están diseñados específicamente para el transporte seguro y eficiente de productos en estado líquido o gaseoso. La estructura consiste en depósitos de acero sometidos a presión controlada, provistos de sistemas especializados de carga y descarga. La diversidad de productos transportados mediante cisternas ferroviarias es muy amplia e incluye productos químicos industriales, aceites minerales refinados, gases bajo presión en estado licuado (como propano o butano), y otros productos especializados.
Una subcategoría especial de vagones cisterna está dedicada al transporte de materiales de construcción y perfilería estructural metálica que requiere protección durante el tránsito:
XII.5. Vagón de Mercancías Porta-Contenedores: Transporte Intermodal Normalizado
Este tipo de vagón ha revolucionado la operación del transporte ferroviario mediante su compatibilidad con contenedores ISO normalizados. Los vagones porta-contenedores disponen de sistemas de fijación estandarizados que permiten el transporte seguro de contenedores de múltiples tamaños (20’, 40’, etc.). Esta configuración facilita la transferencia intermodal entre transporte ferroviario, transporte de carretera mediante camiones, y transporte marítimo mediante buques porta-contenedores.
XII.6. Vagón de Mercancías Refrigerado: Preservación de Productos Perecederos
Este tipo de vagón incorpora sistemas activos de refrigeración que permiten mantener temperaturas controladas durante todo el recorrido. Estos vagones están especialmente diseñados para el transporte de productos alimentarios perecederos, incluyendo alimentos frescos, productos cárnicos, pescado congelado, frutas y verduras, y otros productos que requieren cadena de frío controlada.
XII.6.1. Vagones de Mercancías Especiales o Personalizados
Dentro del portafolio de vagones disponibles, existe una categoría importante de vagones diseñados “a medida” según requisitos operacionales específicos de clientes. Estos vagones especiales se personalizan para optimizar el transporte de productos muy específicos que no encajan dentro de las categorías estándar.
El transporte ferroviario customizado de productos especializados permite adaptar la configuración del vagón a las necesidades muy particulares del cliente, optimizando la eficiencia operacional y reduciendo los riesgos de daño durante el tránsito:

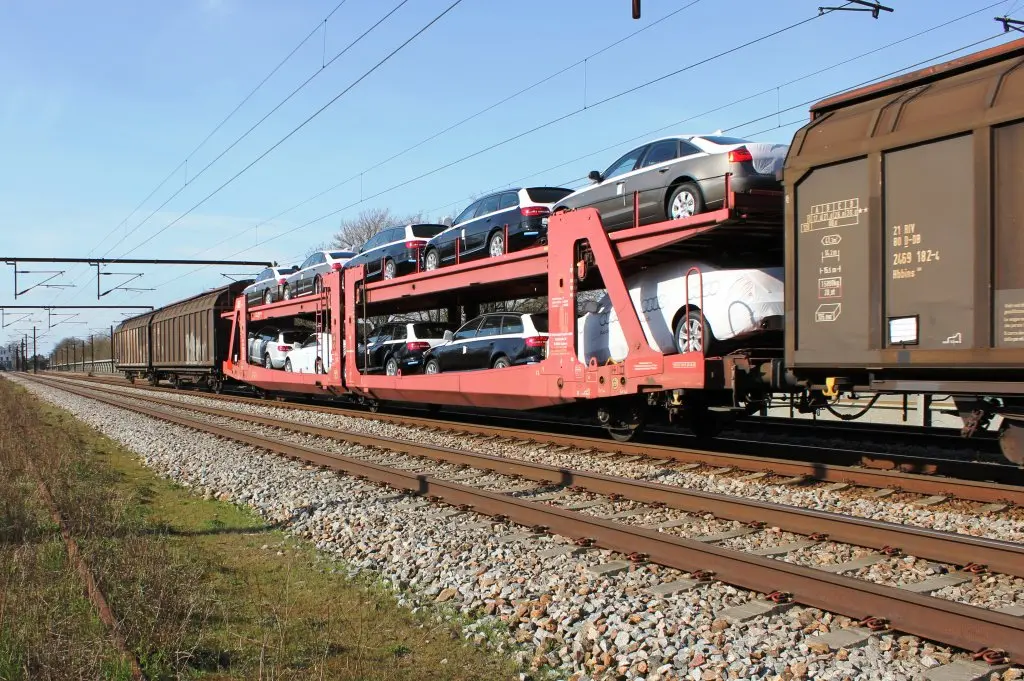

XII.7. Vagon portacoches

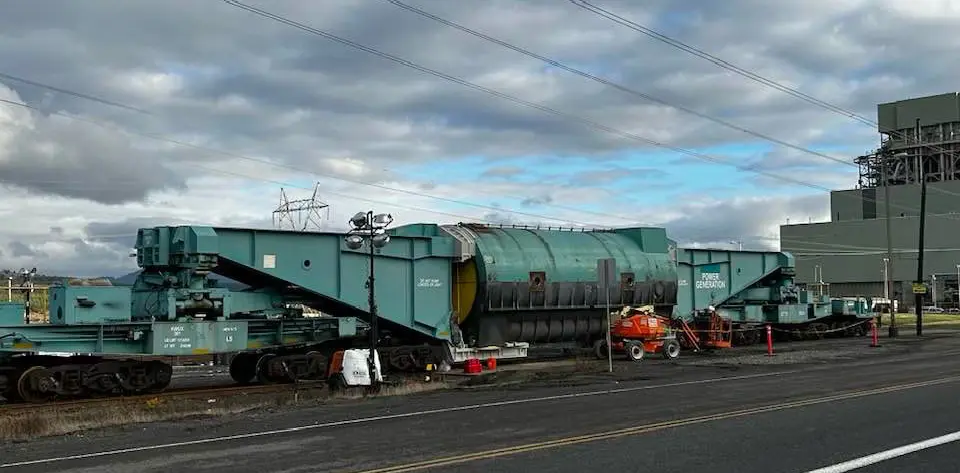

XII.8. Vagón de Mercancías ‘Schnabel’: Transporte de Cargas Extraordinarias
El nombre alemán “schnabel” (que significa “pico”) describe la forma característica de este vagón especializado. Está diseñado específicamente para el transporte de cargas pesadas y sobredimensionadas que excedan los límites estándar de altura o peso. La configuración permite reducir la altura de la carga mediante posicionamiento especial dentro de gálibos dimensionales restrictivos.

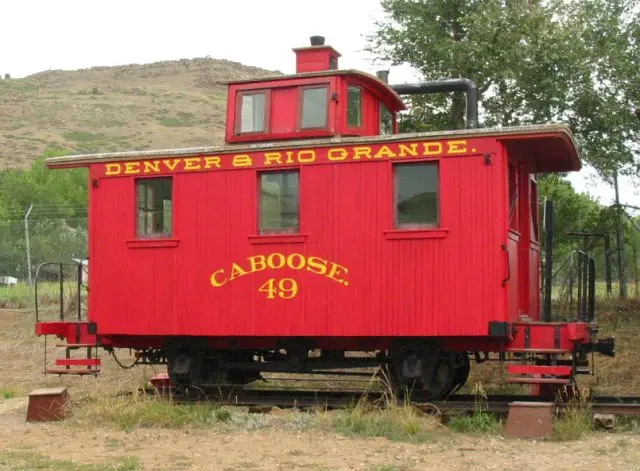

XII.9. Vagón Extremo de Mercancías ‘Caboose’: Tradición Operacional Norteamericana
El término “caboose” de origen norteamericano describe un tipo de vagón especial que se acoplaba al final (extremo) de los trenes de mercancías tradicionales. Su función era proporcionar alojamiento para la tripulación ferroviaria y servir como punto de observación desde el que los trabajadores pudieran ayudar en operaciones de maniobra, vigilancia de la composición durante el recorrido, y garantizar la seguridad del tren. Con la modernización de los sistemas ferroviarios y la implementación de controles remotos, este tipo de vagón ha dejado de ser común, aunque representa un elemento histórico importante en la evolución del transporte ferroviario.
XII.10. Composiciones de Trenes de Mercancías: Especificaciones Técnicas de Composiciones Tipo
Las siguientes tablas presentan especificaciones técnicas normalizadas para composiciones de trenes de mercancías que operan en rampas estándar. Estos datos permiten entender las capacidades operacionales de diferentes tipos de trenes:
| ABIERTOS | CERRADOS | PLATAFORMAS | TOLVAS | CISTERNAS | |||
|---|---|---|---|---|---|---|---|
| NORMALES | COCHES | CONTENEDORES | |||||
| Longitud Máxima (m) | 14 | 22 | 28 | 26 | 27 | 18 | 17 |
| Peso Máximo (t) | 80 | 90 | 90 | 40 | 120 | 90 | 90 |
| Velocidad Máxima (km/h) | 100 | 120 | 120 | 160 | 120 | 120 | 120 |
Composiciones de Mercancías con Rampa del 12‰
Para líneas con inclinaciones de hasta 12 milésimas (rampas moderadas), las composiciones están configuradas con los siguientes parámetros:
Composiciones de Mercancías con Rampa del 18‰
Para líneas de montaña con inclinaciones de hasta 18 milésimas (rampas exigentes), se requieren composiciones más ligeras para permitir velocidades de operación aceptables:
| Locomotora | V. Máx. (km/h) | Peso (t) | Longitud (m) | Carga Remolcada Máx. (t) | Vagones Abiertos | Vagones Cerrados | Plataformas Normales | Coches | Contenedores | Tolvas | Cisternas |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 601.E | 120 | 130 | 22,41 | 1517 | 264 | 361 | 453 | 923 | 334 | 299 | 283 |
| 601.D | 120 | 130 | 22,41 | 1522 | 265 | 362 | 455 | 926 | 335 | 300 | 284 |
| 335 | 120 | 123 | 23,02 | 1340 | 235 | 320 | 401 | 814 | 296 | 266 | 252 |
| 269.85 | 100 | 176 | 17,27 | 1580 | 262 | 360 | 453 | 929 | 332 | 297 | 282 |
| 252 | 220 | 90 | 20,40 | 880 | 158 | 213 | 265 | 533 | 197 | 178 | 169 |
| 253 | 140 | 87 | 18,90 | 1080 | 192 | 261 | 327 | 664 | 242 | 217 | 206 |
Estos datos demuestran cómo la capacidad de remolque disponible se distribuye entre diferentes tipos de vagones, reflejando la jerarquía de pesos y volúmenes de carga típicos en operación ferroviaria.
Capítulo XIII. Sistemas de Enganches: Acoplamiento Mecánico, Neumático y Eléctrico
Los enganches o aparatos de tracción y choque constituyen dispositivos fundamentales que realizan múltiples funciones críticas simultáneamente: realizan el acoplamiento mecánico de los vehículos ferroviarios, facilitan la transmisión de esfuerzos longitudinales (tracción y frenado), absorben impactos y oscilaciones dinámicas derivadas de la operación, y en sistemas modernos, transmiten señales neumáticas y eléctricas entre los vehículos acoplados.
CLASIFICACIÓN FUNDAMENTAL DE ENGANCHES
Se distinguen dos categorías principales de enganches según su función operacional y la naturaleza del acoplamiento:
-
Enganches automáticos: Estos dispositivos especializados proporcionan acoplamiento automático entre unidades sin intervención manual. Se encuentran situados en los testeros (extremos) de los vehículos y permiten el acoplamiento rápido de composiciones. Una vez acoplados, estos enganches cierran de forma automática mediante sistemas de seguros mecánicos.
-
Enganches semipermanentes: Estos enganches acoplan los vehículos que forman unidades de tren de forma más estable, requiriendo típicamente la intervención activa de un operario para llevar a cabo el acoplamiento y desacoplamiento. Este tipo de acoplamiento es más frecuente en contextos de taller de mantenimiento donde se modifican las composiciones.
Enganche a mandíbula
- Enganches automáticos o integrales avanzados:
Existen sistemas de enganche más sofisticados que integran múltiples funciones en un aparato único especializado. Estos sistemas combinan en un solo dispositivo la función de tracción, la absorción de impactos y oscilaciones dinámicas, la transmisión de señales neumáticas para sistemas de freno, y la transmisión de señales eléctricas. Estos enganches integrales se utilizan especialmente en sistemas de metro y transporte rápido urbano.
Un ejemplo representativo es el tipo de enganche Scharffenberg, que se utiliza muy frecuentemente entre trenes autopropulsados de última generación. Este diseño permite operaciones de acoplamiento con extrema facilidad y seguridad.
Capacidades y Funcionalidades de Enganches Automáticos Modernos
-
El acoplamiento múltiple de dos o más trenes se efectúa mediante los enganches automáticos, que se encuentran situados en los testeros (extremos longitudinales) de cada composición.
- Una vez que dos trenes están acoplados mediante sistemas de enganche automático de última generación, el sistema permite el mando múltiple centralizado desde una sola cabina de conducción, proporcionando al maquinista único control integrado de:
- Los sistemas de tracción de ambas unidades
- Los sistemas de freno de toda la composición múltiple
- La transmisión de imágenes de cámaras de retrovisor desde todos los extremos de la composición
- La monitorización de puertas y sistemas de cierre
- Todos los parámetros necesarios para garantizar una conducción segura
-
Los enganches automáticos modernos proporcionan capacidad de socorro entre trenes. Cualquier composición con falla puede ser acoplada a cualquier otra composición disponible en la red ferroviaria para su remolque.
- El enganche incorpora un sistema sofisticado de absorción de impactos autorecuperable, diseñado para absorber los impactos longitudinales que se producen entre unidades acopladas. La capacidad de este sistema es muy elevada, permitiendo el contacto controlado entre una unidad completamente parada y otra en movimiento (ambas a carga máxima) a velocidades superiores a la velocidad de acoplamiento ordinario, que es típicamente de 3 km/h.

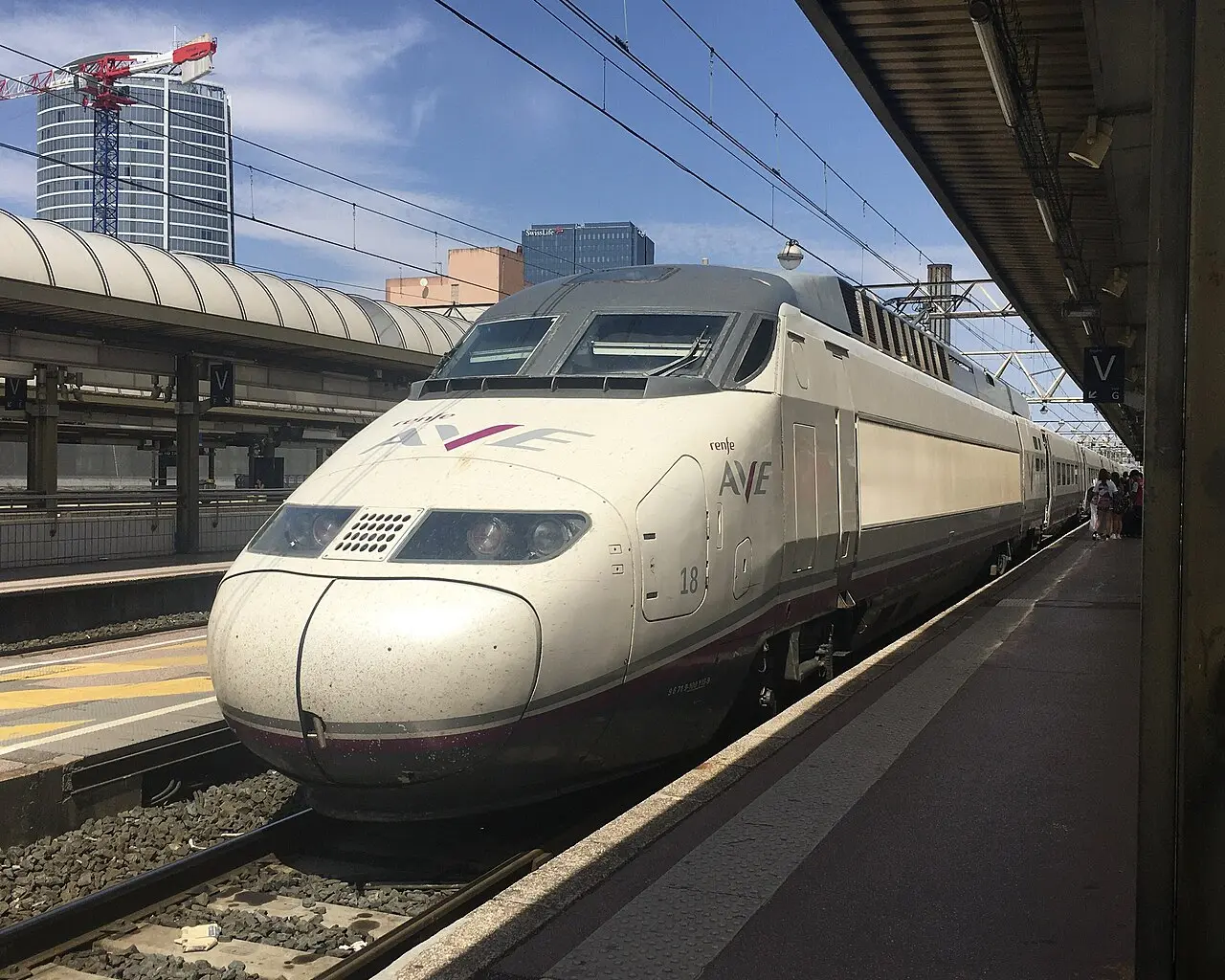

Capítulo XIV. Transporte de Viajeros: Coches de Pasajeros y Arquitectura de Composiciones
El diseño de vehículos de pasajeros requiere consideraciones técnicas y operacionales muy diferentes al transporte de mercancías. La prioridad fundamental es proporcionar confort, seguridad y accesibilidad a los pasajeros, mientras se mantienen prestaciones operacionales adecuadas y eficiencia económica.

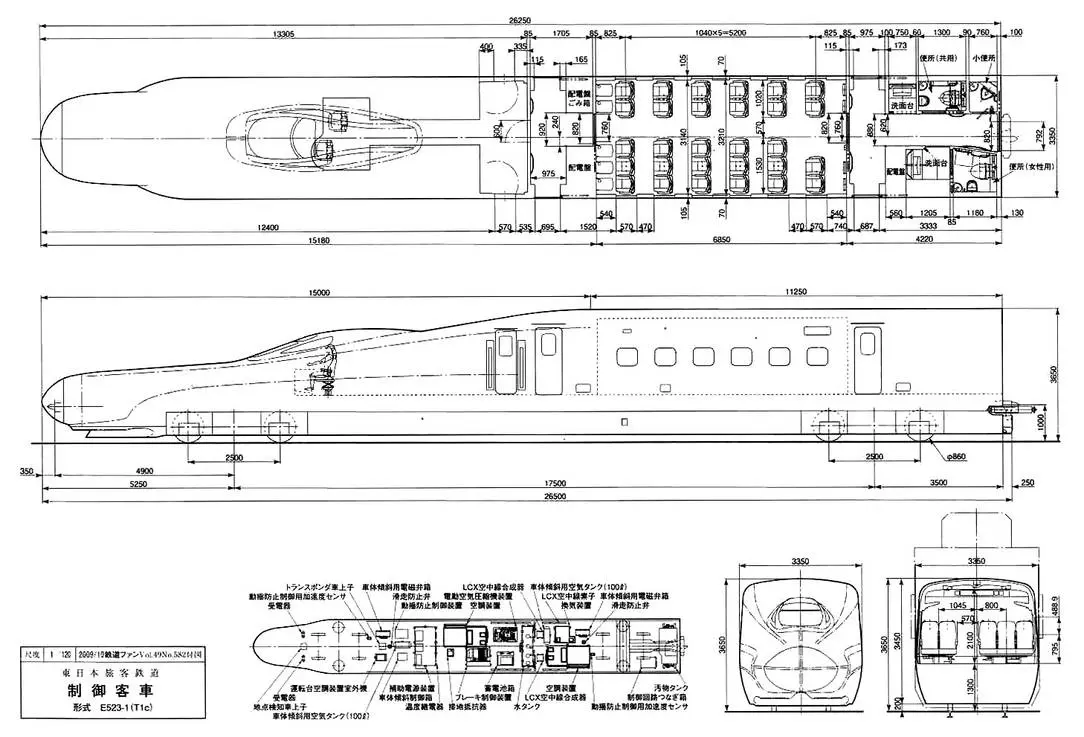

CONFIGURACIÓN DE LA CAJA O CARROCERÍA
Los coches de pasajeros pueden clasificarse según características fundamentales de su estructura:
Coches de un piso o de dos pisos
La selección del número de niveles es una decisión de diseño fundamental que afecta significativamente la capacidad de pasajeros, el confort, y las características operacionales:
- Los coches de un piso convencional son la configuración más tradicional, maximizando el confort de los pasajeros y simplificando el acceso
- Los coches de dos pisos aumentan la capacidad de transporte de pasajeros (típicamente en 35-40%) al utilizar más eficientemente el espacio disponible, aunque con algunas limitaciones en confort y restricciones en líneas con gálibos limitados
Cajas de ancho estándar versus cajas ampliadas
La dimensión lateral de la caja representa un compromiso entre capacidad, acceso a plataformas normalizadas, y gálibos disponibles:
- Los coches de caja normal responden a estándares tradicionales de ancho que se han optimizado para compatibilidad con infraestructuras existentes
- Los coches de caja ancha (dentro de los gálibos permitidos) proporcionan mayor espacio interior para pasajeros y servicios, mejorando significativamente el confort
Sistemas de suspensión: Coches rígidos, basculantes y pendulares
La capacidad de inclinación en curvas constituye un parámetro operacional importante que afecta tanto al confort como a la velocidad permisible:
- Coches no inclinables: Utilizan sistemas de suspensión convencional, limitando la velocidad en curvas para garantizar confort adecuado
- Coches basculantes: Incorporan sistemas activos o semiactivos que permiten una inclinación controlada del interior de la caja en curvas, mejorando significativamente el confort y permitiendo mayores velocidades sin incomodidad
- Coches pendulares: Utilizan mecanismos avanzados que permiten máxima inclinación aprovechando el peralte de la vía, permitiendo operación a velocidades superiores en líneas curvas
SISTEMA ACTIVO PENDOLINO
SISTEMA PASIVO TALGO
XIV.1. Coches de Viajeros: Características de Diseño y Configuración Operacional
PARÁMETROS FUNDAMENTALES DE DISEÑO
El diseño de un coche de viajeros se estructura alrededor de varios parámetros críticos que determinan su funcionalidad:
- Altura del piso sobre el nivel de la vía: Afecta la accesibilidad de pasajeros, particularmente personas con movilidad reducida. Los estándares modernos favorecen pisos bajos (alrededor de 550 mm) para acceso sin escaleras en estaciones diseñadas apropiadamente
- Número y anchura de puertas: Determina la capacidad de embarque y desembarque de pasajeros, afectando directamente los tiempos de estación

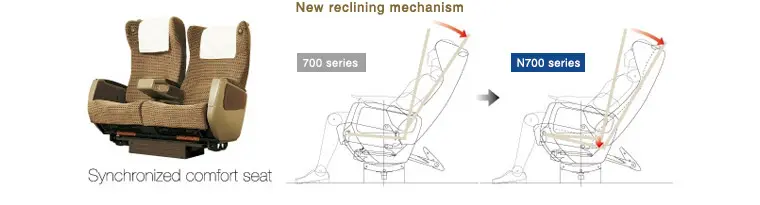

- Distribución y configuración de asientos: Define la capacidad de pasajeros sentados versus de pie, el confort general, y la versatilidad para diferentes servicios
TIPOLOGÍAS DE COCHES ESPECIALIZADOS
El transporte de pasajeros ferroviario ha desarrollado múltiples tipologías especializadas de coches, cada una optimizada para funciones operacionales específicas:
- Coches de pasajeros estándar: Constituyen la tipología más común, diseñados para transporte de volumen elevado de pasajeros
- Coches salón: Equipados con disposición de asientos de calidad superior y servicios de bebidas/comidas integrados
- Coches departamentos: Divididos en compartimentos privados para grupos pequeños o viajeros que prefieren privacidad
- Coches cama: Equipados con sistemas de alojamiento nocturno, críticos para trenes de larga distancia internacionales
- Coches restaurante o bar: Dedicados a servicio de alimentos y bebidas, permitiendo que los pasajeros coman sin abandonar el tren
- Coches panorámicos: Equipados con ventanas ampliadas o vistas al exterior para observación del paisaje, típicos en líneas turísticas
- Múltiples configuraciones especializadas según necesidades operacionales
XIV.2. Configuraciones Operacionales de Material de Viajeros por Tipo de Servicio
DISTINCIÓN ENTRE ANCHOS FIJOS Y VARIABLES
Los sistemas de ferrocarril español y europeo presentan una característica operacional importante: la existencia de múltiples anchos de vía (ancho ibérico 1668 mm, ancho europeo estándar 1435 mm, ancho métrico 1000 mm). Esto ha generado dos estrategias de diseño:
- Sistemas de ancho fijo: Diseñados para un ancho específico, optimizados para rendimiento pero con limitaciones de interoperabilidad
- Sistemas de ancho variable: Equipados con sistemas de ruedas adaptables que permiten circulación en vías de diferentes anchos, proporcionando máxima flexibilidad pero con ligeras reducciones en rendimiento
ANCHO FIJO
ANCHO VARIABLE
XIV.2.1. Trenes de Alta Velocidad (AVE): Transporte de Máxima Prestación
Los trenes de alta velocidad representan la frontera máxima de prestaciones en transporte ferroviario. Diseñados específicamente para operación a velocidades superiores a 300 km/h en líneas de infraestructura muy precisa:
Los sistemas de alta velocidad requieren una precisión geométrica extraordinaria en la infraestructura ferroviaria y sistemas de tracción y control muy sofisticados. Las prestaciones dinámicas y el confort del viajero alcanzan niveles sin precedentes.
XIV.2.2. Trenes Alvia: Compatibilidad Multistandar de Larga Distancia
Los trenes Alvia representan una solución operacional importante para servicios de larga distancia que requieren circular en múltiples tramos de infraestructura con diferentes características (velocidades, anchos de vía, electrificación):
Serie 120 CAF: Representan un diseño español de tracción diésel multistandar muy exitoso
Serie 130 Talgo/Bombardier: Otra solución importante para servicios de larga distancia con compatibilidad de múltiples sistemas
XIV.2.3. Trenes Avant: Servicios de Media Distancia Optimizados
Los trenes Avant están específicamente diseñados para servicios de media distancia, proporcionando un equilibrio entre prestaciones, confort y eficiencia operacional:
Serie 104 Alstom/CAF: Diseño moderno de media distancia combinando tracción diésel o eléctrica con capacidad versátil de configuración
XIV.2.4. Servicios de Media Distancia: Capacidades y Configuraciones
Los servicios de media distancia representan un segmento operacional crítico en redes europeas, proporcionando conectividad regional entre ciudades principales. Las composiciones están diseñadas para operación con frecuencias moderadas pero sobre distancias más extensas que cercanías:
Las características operacionales de servicios de media distancia incluyen:
- Recorridos típicos de 150-400 km con paradas intermedias en ciudades regionales
- Configuración de asientos con mayor proporción de plazas de primera clase respecto a cercanías
- Servicios de catering básicos disponibles en algunos casos
- Sistemas de tracción optimizados para rendimiento en velocidades de 120-200 km/h
XIV.2.5. Sistemas de Cercanías: Infraestructura de Transporte Metropolitano Masivo
Los servicios de cercanías constituyen la espina dorsal de la movilidad en áreas metropolitanas españolas, proporcionando transporte de alta capacidad para desplazamientos de corta distancia (típicamente 10-80 km). La serie Civia y sus variantes representan la solución fundamental para esta función operacional:
Civia (S-462) - Plataforma Base de Transporte Metropolitano
La serie Civia, designada oficialmente como S-462, constituye la arquitectura fundamental de transporte de cercanías en múltiples áreas metropolitanas españolas:
Características operacionales fundamentales:
- Tracción distribuida: Motores de tracción instalados en múltiples bogies distribuidos a lo largo de la composición, optimizando potencia disponible y reduciendo mantenimiento centralizado
- Capacidad de pasajeros: Aproximadamente 880 pasajeros en composición estándar de 4 coches
- Piso bajo integral: Altura de piso de 550 mm en toda la extensión del vehículo, eliminando barreras arquitectónicas para personas con movilidad reducida
- Sistemas de aceleración/desaceleración: Capacidad de aceleración y frenado rápido requerida para operación de alta frecuencia con múltiples paradas por hora
- Puertas múltiples: Configuración de puertas amplias y frecuentes para minimizar tiempos de estación
XIV.2.6. Variantes Regionales de Cercanías: Adaptaciones Específicas por Área Metropolitana
El éxito de la plataforma Civia ha permitido el desarrollo de múltiples variantes adaptadas a requisitos específicos de diferentes operadores y sistemas ferroviarios:
Variantes principales incluyen:
- Civia Standard Renfe: Versión base operada principalmente en Renfe con configuración de 4-6 coches
- Civia Bilbao (Euskotren): Adaptación especial para operador Euskotren en el País Vasco, incorporando especificidades de señalización y control regional
- Civia Variantes Angulosas: Rediseño aerodinámico posterior mejorando eficiencia energética y estética visual
- Adaptaciones de Ancho Métrico: Extensiones de plataforma para líneas de ancho métrico (1000 mm) en regiones específicas
XIV.2.7. Serie S-447: Composiciones Alternativas de Cercanías Especializadas
Más allá de la familia Civia, existen composiciones complementarias diseñadas para funciones específicas de cercanías:
La serie S-447 y sus variantes proporcionan:
- Capacidades alternativas de pasajeros (típicamente 600-750 en composiciones de menor longitud)
- Opciones de configuración interior especializadas para diferentes perfiles de demanda
- Sistemas de tracción y frenado optimizados para líneas específicas con características geométricas particulares
XIV.2.8. Transporte en Ancho Métrico: Soluciones para Líneas Especializadas
Las líneas españolas de ancho métrico (1000 mm), aunque limitadas en extensión, requieren composiciones especializadas adaptadas a estos gálibos más restrictos:
UTDH-2600 - Primera Generación de Diésel Métrico
La serie UTDH-2600 constituyó la primera generación de unidades de tren de diésel en ancho métrico, proporcionando soluciones de transporte regional para líneas de menor volumen:
Características operacionales:
- Tracción diésel-hidráulica optimizada para pendientes pronunciadas en líneas de montaña
- Capacidad reducida respecto a sistemas de ancho estándar (típicamente 150-200 pasajeros)
- Configuración flexible para servicios de pasajeros y pequeños volúmenes de carga
UTDH-2900 (Bicabina) - Segunda Generación con Doble Cabina de Conducción
La serie UTDH-2900 representó una evolución significativa, incorporando dos cabinas de conducción (permitiendo operación sin vuelta de locomotora en terminales) y sistemas modernizados:
Mejoras operacionales incluyen:
- Doble cabina de conducción para eficiencia de terminales
- Sistemas de frenado mejorados con regeneración cuando es posible
- Automatización de procesos operacionales reduciendo requisitos de personal
- Mejora significativa en confort de pasajeros respecto a generación anterior
UTE-3800 y UTE-3600 - Generaciones Modernas de Tracción Eléctrica
Para líneas de ancho métrico electrificadas, las series UTE-3800 y UTE-3600 proporcionan soluciones de energía limpia:
- UTE-3800: Sistema de tracción eléctrica de corriente alterna moderna, proporcionando eficiencia energética máxima y capacidades de regeneración avanzadas
- UTE-3600: Variante optimizada con configuración flexible de composición, permitiendo adaptación a demandas específicas de volumen y frecuencia
Ambas series incorporan:
- Sistemas de tracción asincrónica de tres fases
- Capacidades mejoradas de aceleración y frenado respecto a diésel
- Interfaces de control compatible con sistemas europeos de señalización
- Piso bajo integral facilitando acceso sin barreras
Preguntas de repaso
¿Cuál es la diferencia fundamental entre trenes de tracción concentrada y trenes de tracción distribuida?
En la tracción concentrada, la motricidad reside en locomotoras independientes; en la tracción distribuida, los motores se reparten a lo largo de coches-motor en la composición (ej. Civia, Alaris).
¿Qué ventajas ofrece la electrificación ferroviaria frente a la tracción diésel?
Mayor rendimiento energético, ausencia de emisiones locales, menores costos operacionales a largo plazo y mejor capacidad de aceleración.
¿Qué función principal desempeña el “bogie” en un vehículo ferroviario?
Es la estructura de soporte dinámico que alberga los ejes y ruedas, permitiendo la inscripción en curvas, la suspensión de la caja y (en vehículos motores) la transmisión de tracción.
¿Qué característica define a los vagones de mercancías “schnabel”?
Su diseño con forma de pico para transportar cargas extraordinarias de gran peso y dimensión, permitiendo aprovechar al máximo el gálibo disponible.
¿Qué es el gálibo dinámico en el contexto ferroviario?
La envolvente geométrica máxima que ocupa un vehículo en movimiento, integrando su perfil constructivo, desplazamientos por suspensión, curvas, peraltes y márgenes de seguridad.
Bibliografía
La presente documentación técnica ha sido desarrollada basándose en referencias académicas, normativas de operación ferroviaria, y especificaciones técnicas de fabricantes reconocidos en el sector:
- Fernandez Undabarrena, P.I. (2022) Prestaciones del Materia Rodante. Apuntes del Máster en Ingeniería Ferroviaria. Universidad de CantabriaMafex.
- García Álvarez, A. (2022) Manual de ferrocarriles. El sistema ferroviario español. Ed. Garceta.
- Villar, R. (2022) Clasificación Material Rodante. Apuntes del Máster en Ingeniería Ferroviaria. Universidad de Cantabria-Mafex.
- https://www.renfe.com/es/es/grupo-renfe/grupo-renfe/flota-de-trenes
- Casas, J.C. et al. (eds.) (2022) Historia del ferrocarril en España. Madrid: Fundación de los Ferrocarriles Españoles.
- Trenes y tiempos. Un paseo histórico, anecdótico y un punto sentimental por nuestros trenes
